vue甘特圖插件，如何用vue制作甘特圖？

本文重點介紹關于vue甘特圖插件，如何用vue制作甘特圖？

vue甘特圖插件（應用于項目進度、流程進度等）

插件名稱：hightCharts-gantt
插件官網：https://www.highcharts.com.cn/demo/gantt
插件文檔：https://www.highcharts.com.cn/docs

vue做甘特圖，先大致介紹下核心功能：

（1）橫軸、縱軸拖拽；

（2）自定義監聽點擊事件（雙擊、右鍵等）

（3）任務之間顯示父子層級關系；

（4）左側列表信息，右側時間軸表示任務；

（5）每個任務可以訂制樣式，并且可以動態修改樣式；

（6）自定義時間粒度顯示（小時、天、星期、月、年）；

（7）支持大批量數據渲染；

（8） 支持同行多節點渲染；

（9）支持選中，以及批量選中；

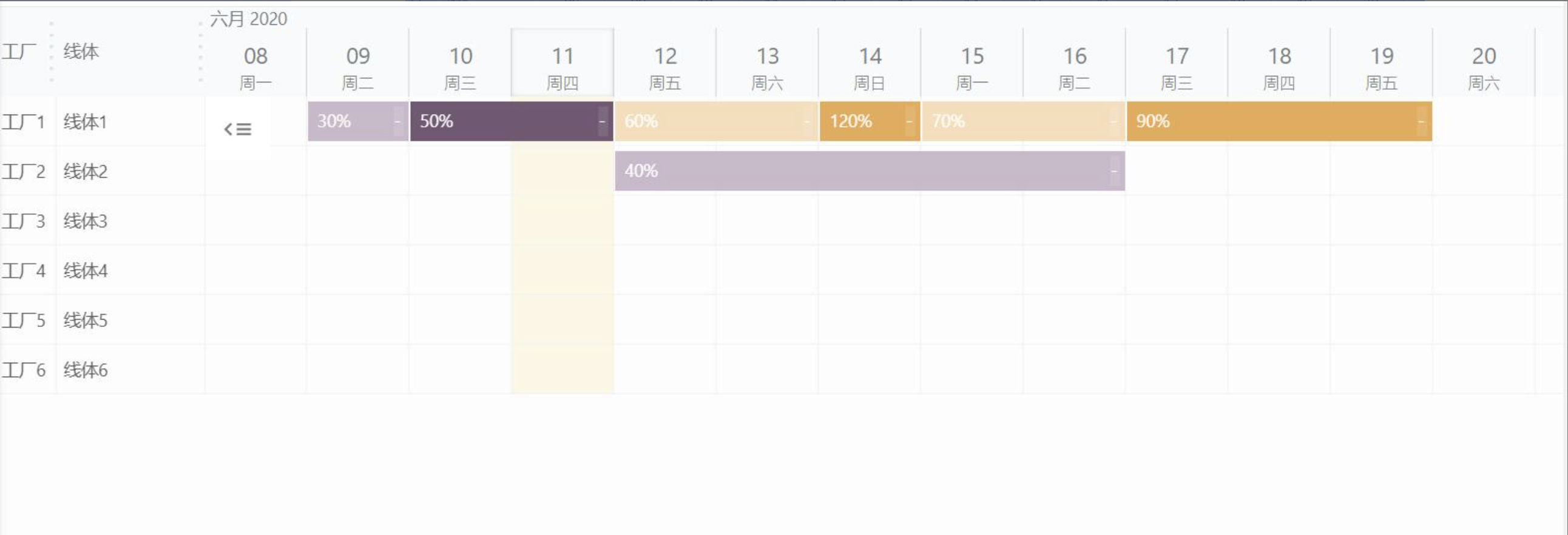

（10）優秀的擴展性，支持第三方插件。等等還有其他的一些功能。這里先看一下效果圖：

接下來會介紹用什么實現的，怎么使用，怎么添加拖拽、點擊等各種功能，我以vue為例進行開發。

1、使用GSTC做甘特圖開發

　　Git項目地址：https://github.com/neuronetio/gantt-schedule-timeline-calendar#weekendhighlight-plugin

　　官方vue實例：https://github.com/neuronetio/vue-gantt-schedule-timeline-calendar

　　npm指令： npm i gantt-schedule-timeline-calendar

　　官方做了 3 大主流框架的封裝，具體看Git鏈接。不清楚的查看官方示例，接下來主要說核心功能如何配置，這方面官方描述的不是很清楚，但是Git的 issues 好多問題都關閉了，基本大部分問題都可以查到。

1、基礎展示，左側多列表格展示

 這個主要配置config中的 list 屬性，

　　rows 代表左側表格的行屬性，key值是每行的id，多個key就有多行，通常都以數字做key值， 內部 具體屬性是列信息。比如 order label line 等都是列信息，這個會一一對應到指定列。

　　　　parentID 是父節點配置，一般配置了父節點，就會在 甘特圖 中展示出父子層級來。

　　　　expanded 是展開屬性，默認false，父子層級是合上的，折疊隱藏子節點。如果想默認展示需要每個節點都加上這個屬性。

　　columns 代表左側表格的列屬性，key唯一就是列關鍵字。

　　　　data 屬性，是列，可以有多個屬性，每個代表一列

　　　　　　id 當前列的id

　　　　　　data 列標識，和rows中每行的數據的字段唯一對應，比如  order、line 等

　　　　　　isHTML 是否要展示HTML，默認false。  這個直接關系到content、html字段用哪個

　　　　　　width 當前列寬度

　　　　　　expander 是否顯示層級，默認false不展示，設置為true，會展示出父子層級來，一般我們僅設置一列，當然設置多列也行。

　　　　　　header 配置表頭內容的

　　　　　　　　content 表頭想顯示的內容

　　　　　　　　html 寫HTML，用來訂制表頭樣式的，內容就是HTML，行內css

　　　　percent 是左側表格總寬度占甘特圖的百分比，0就直接隱藏表格

　　　　minWidth：是左側表格的最小寬度

2、右側任務排列顯示（包括訂制樣式）

這個主要配置config中的 chart 屬性，

 　　time 配置時間軸

　　　　from 左側開始時間，填寫毫秒數

　　　　to 右側結束時間，填寫毫秒數

　　　　zoom 顯示層級，10-22，越大，時間粒度展示的越大，越小，顯示越精細，最小到5分鐘

　　items 任務快配置，注意這個可以同行若干任務展示

　　　　id 當前任務的id

　　　　rowId 左側表格 rows 的id，通過這個關聯，渲染到某一行

　　　　label 當前任務的名稱，會默認展示在任務中

　　　　time 任務的開始、結束時間

　　　　　　start 開始時間，填寫毫秒數

　　　　　　end 結束時間， 填寫毫秒數

　　　　style 訂制樣式，是個對象，寫過jsx寫法，寫過react 、vue jsx 的應該都不默認，這里舉個簡單的例子，訂制任務div的背景色 圓角等樣式  { background: 'red', borderRadius: '3px' }

3、配置右側橫軸的時間顯示

 這個主要配置config中的 locale 屬性，時間的語言環境配置，這里看文檔詳細些，下面只詳說2個屬性，

　　weekdays 配置 每周顯示的文案   主要是做國際化用的

　　months 配置月的，也是做國際化的

locale: {

          name: "zh",

          Now: "Now",

          weekdays:["周日","周一","周二","周三","周四","周五","周六"],

          months:["一月","二月","三月","四月","五月","六月","七月","八月","九月","十月","十一月","十二月"],

        }

4、監聽鼠標右擊事件

 這個主要配置config中的 actions 屬性，他是對象，以下是他所有能監聽dom，很多，這篇博客就只介紹人物塊的事件監聽，其他的不做一一贅述了

　　這個監聽函數會接收2個參數，element  和 data ，一個是dom，另一個是 任務節點的數據。根據官方要求，監聽函數必須返回一個對象，此對象必須包含 update  destroy 2個方法，分別是位置更新和銷毀時需要執行的方法。

5、任務的橫軸、縱軸拖動

這個主要配置config中的 plugins 屬性，

　　ItemMovement 插件，這個是官方開發的用來拖拽任務的插件。這個包的插件系統做的很好，官方提供了幾種不錯的插件，同時還支持其他的第三方插件，有興趣的可以自己試試，這里先介紹拖拽插件，

 　　　　moveable 拖拽的方向， x 支持橫軸拖拽；   y 支持縱軸拖拽；  true 橫軸、縱軸都可以拖拽； false 禁止拖拽

　　　　resizeable 是否可以拖拽，true開啟拖拽

　　　　resizerContent 拖拽的圖標，直接寫HTML，可以自己定制拖拽圖標的樣式

　　　　collisionDetection: 拖拽過程中是否允許元素重疊， true 不允許重疊

　　　　ghostNode  false 不展示重影節點

　　　　snapStart 拖拽開始時間點回調，這個比較機制特殊，拖拽位置的時候觸發這個方法，參數接收開始時間  時間變化 當前節點數據，默認是毫秒級的刷新，會卡，我們做if判斷1小時拖拽

　　　　snapEnd 拖拽結束時間點回調，這個是拖動任務塊大小時觸發，接收結束時間 時間段。用法同上。

6、選中任務

這個主要配置config中的 plugins 屬性，

　　Selection插件，單個選中、批量選中插件。

　　　　grid 能否選中單元格

　　　　items  能否選中任務

　　　　rows  能否選中行

　　　　rectStyle 矩形樣式

　　　　selected 選中的回調

　　　　deselected  取消選中的回調

　　　　canSelected  可選中的的回調，用來過濾哪些可以選中

　　　　canDeselected 可取消選中的回調，用來過濾哪些可以取消選中

小結：

　　以上就是整個甘特圖的使用了，這是我用過最符合項目需求的甘特圖，他的開發團隊也在持續的維護這個項目，很贊。
