Excel復選框怎么控制動態圖表？Excel如何制作一個由復選框控制的動態圖表？

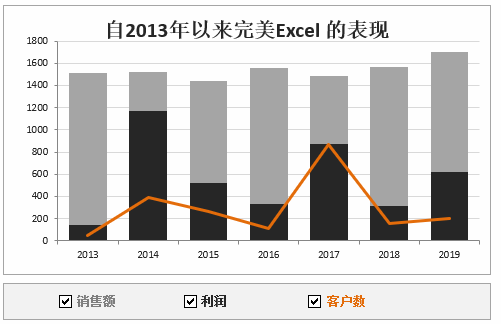

如下圖1所示，當我們選取/取消選取圖表下方的復選框時，圖表會自動變化。

圖1

下面，講解這個動態圖表的詳細繪制步驟。

用于繪制圖表的數據如下圖2所示。其中，單元格區域B2:E9是原始數據，其余數據對原始數據進行處理，用于控制圖表的繪制。

單元格C11與復選框“銷售額”相鏈接，當選取復選框時，其值為TRUE，否則為FALSE。同樣，單元格D11與復選框“利潤”相鏈接，單元格E11與復選框“客戶數”相鏈接。

在單元格C14中，輸入公式：

=IF(C$11,C3,NA())

向下向右拖放至數據填充單元格區域C14:E20。這樣，當單元格C11中的值為TRUE時，其下方對應的單元格中的值為數值；為FALSE時，對應錯誤值#N/A。對于列D和列E也是如此。

圖2

先選擇單元格區域C13:C20，插入一個簇狀柱形圖，并使其橫坐標數據為單元格區域B3:B9中的值，結果如下圖3所示。

圖3

在上圖3所示的圖表中添加單元格區域D14:D20中的數據，結果如下圖4所示。

圖4

選擇柱狀系列，單擊右鍵，選取“更改系列圖表類型”命令，在“設置數據點格式”中設置系列重疊“100%”，間隙寬度“60%”，如下圖5所示。

圖5

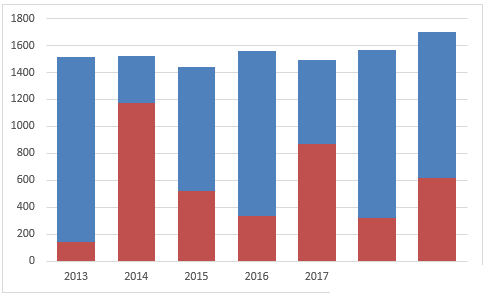

得到的結果如下圖6所示。

圖6

繼續在圖表中添加單元格區域E14:E20中的數據，得到如下圖7所示的圖表。

圖7

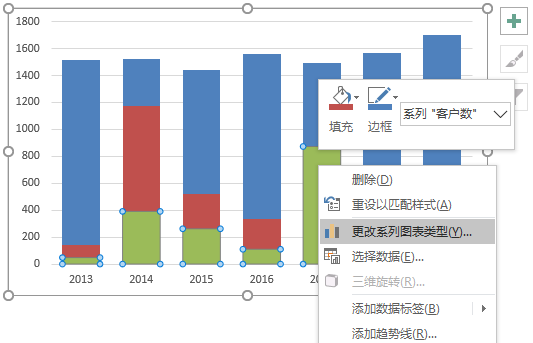

選擇剛添加的系列，單擊右鍵，在快捷菜單中選取“更改系列圖表類型”命令，如下圖8所示。

圖8

在“更改圖表類型”對話框中，將該系列類型更改為“折線圖”，如下圖9所示。

圖9

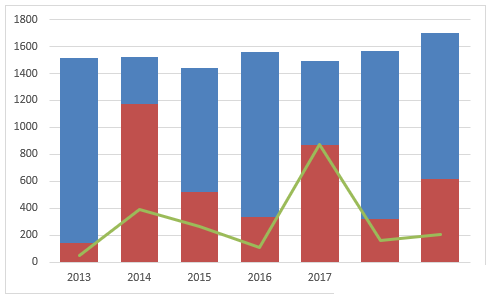

單擊“確定”按鈕后，得到的結果如下圖10所示。

圖10

最后，設置圖表系列的格式，添加圖表標題，結果如下圖11所示。

圖11

在圖表下方或者你認為合適的地方，插入3個復選框（單擊功能區“開發工具”選項卡“控件”組中的“插入——表單控件復選框”），依次設置復選框控件鏈接到相應的單元格。例如，對于“銷售額”復選框，選取后單擊右鍵，選取“設置控件格式”命令，在“控制”選項卡的單元格鏈接中，設置其鏈接到單元格C11，如下圖12所示。對于另外兩個復選框也是如此。

圖12

設置完成后，調整復選框格式和文字，使其與圖表協調統一，最后的效果如上圖1所示。
