數據分析人士必知：圖表類型有哪些，分析不同數據怎么用？

本文關于數據分析人士必知：圖表類型有哪些，分析不同數據怎么用？

數據分析圖表類型浩如煙海，常常讓人眼花繚亂，無所適從。真可謂「亂花漸欲迷人眼，不知從哪開始選」！

今天，小編就來帶你漲姿勢——全方位無死角的認識各種數據圖表。

這樣，當你選擇恐懼癥犯了的時候，就知道該如何選擇啦～

一、形形色色的數據分析圖，總有一款適合你

數據分析圖表大體可以分成趨勢、占比、對比、結構、聚類、離群、關聯、分布這幾類，為了方便理解，小編親自手繪了這張簡易版框架圖，可供您參考。

ps:雖然看起來這么多，但其實工作中常用的不超過10種，可以重點看下標紅的部分喲。

注：文末，小編還準備了2000+數據可視化模板大禮包，千萬看到最后去領喲～

第一類： 趨勢型

折線圖、面積圖等能很好地體現數據趨勢，常用于顯示隨時間變化的數值。

折線圖、面積圖有便于展示多個類別（項目）數據的趨勢變化，不顯得過于擁擠。

1.折線圖

統計圖表，常用來表示數值隨連續時間間隔或有序類別的變化。

從數據上來說，折線圖需要一個連續時間字段或一個分類字段和至少一個連續數據字段。

圖表來源：伙伴云-折線圖

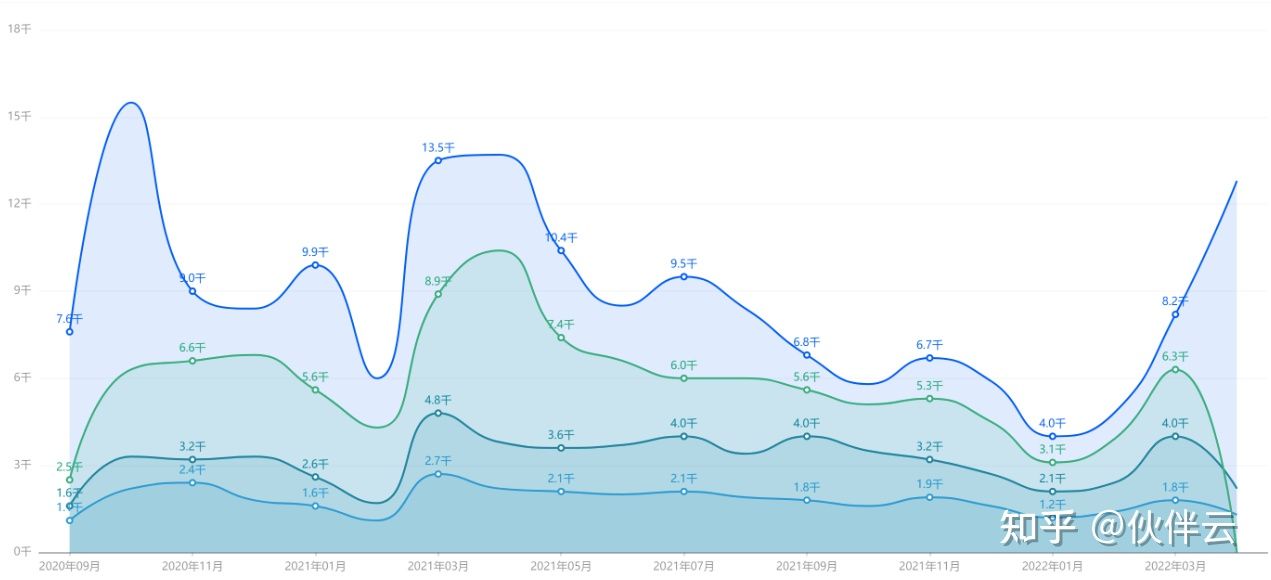

2.面積圖

或稱區域圖，是一種隨有序變量的變化，反映數值變化的統計圖表，原理與折線圖相似。也可用于多個系列數據的比較。

面積圖可以表達數據的總量和趨勢。不僅可以清晰地反映出數據的趨勢變化，也能夠強調不同類別的數據間的差距對比。

圖表來源：伙伴云-面積圖

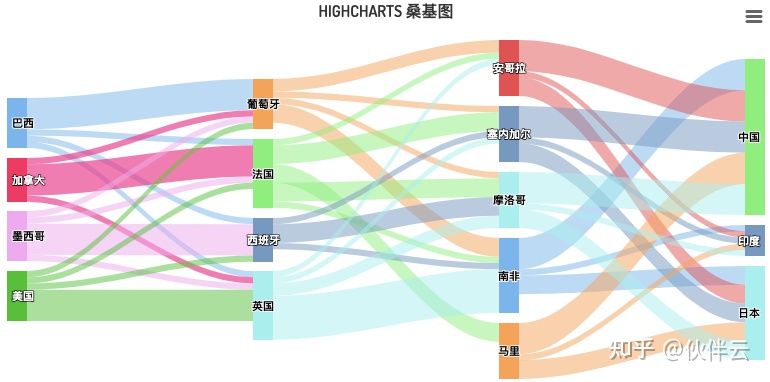

3.桑基圖 (Sankey Diagram)

有時也被稱為“沖積圖”。是一種表現流程的示意圖，用于描述一組值到另一組值的流向。

分支的寬度對應了數據流量的大小。這種圖包含流入、流出的節點，以及曲線型的邊，往往呈現出彩帶一般的效果。

使用桑基圖時，應注意變量的歸類和顏色的選擇，避免太過花哨、影響閱讀。必要時建議加入交互功能。

第二類：對比型

1.柱狀圖

柱狀圖&條形圖

條形圖和柱狀圖表達的數據的形式基本相同，都是矩形條對不同類別進行數值比較的統計圖表，數值則決定了柱子的高/長度。

圖表來源：伙伴云-柱狀圖

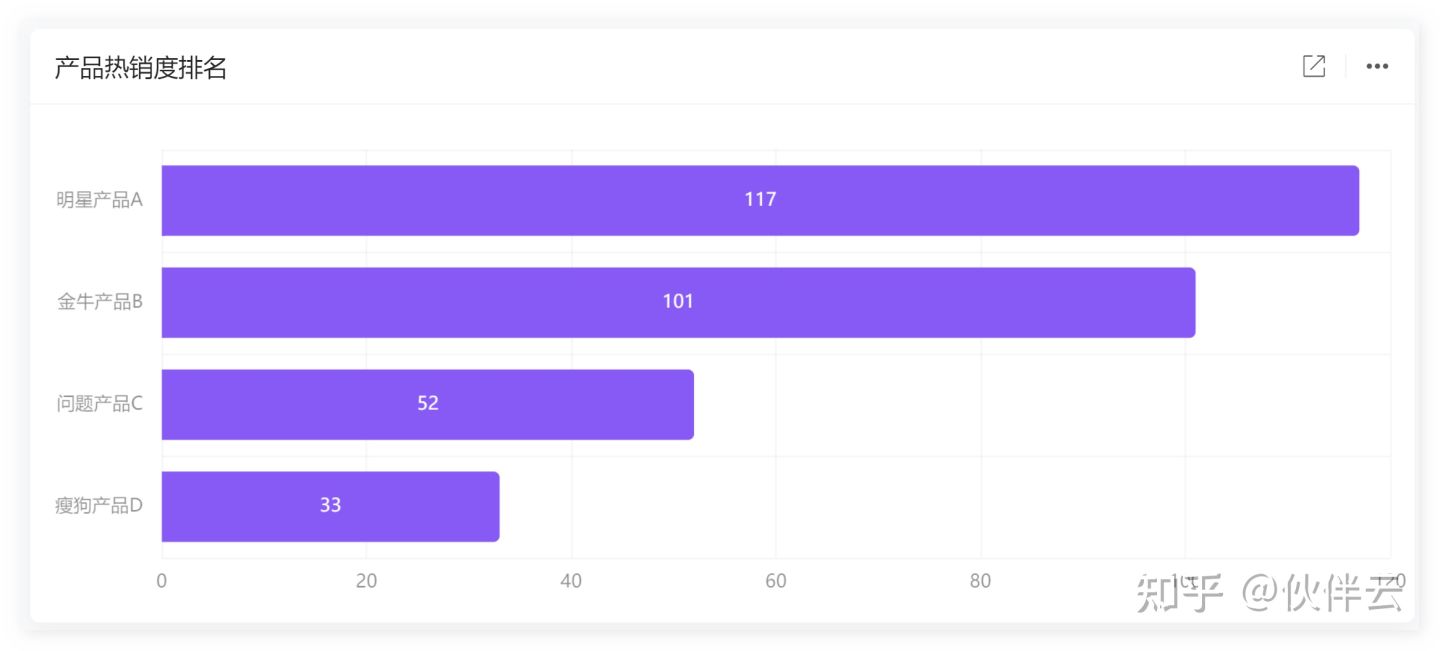

圖表來源：伙伴云-條形圖

不過，二者也有區別：

• 條形圖由于是橫向的，所以更適合用于一些類別名稱比較長的數據，這樣就可以顯示完整；而柱狀圖會因為太長變成45度顯示，或是省略部分內容，影響美觀。

• 條形圖可以做成橫向的旋風圖，進行對比，很漂亮，也比較直觀；柱狀圖不行。

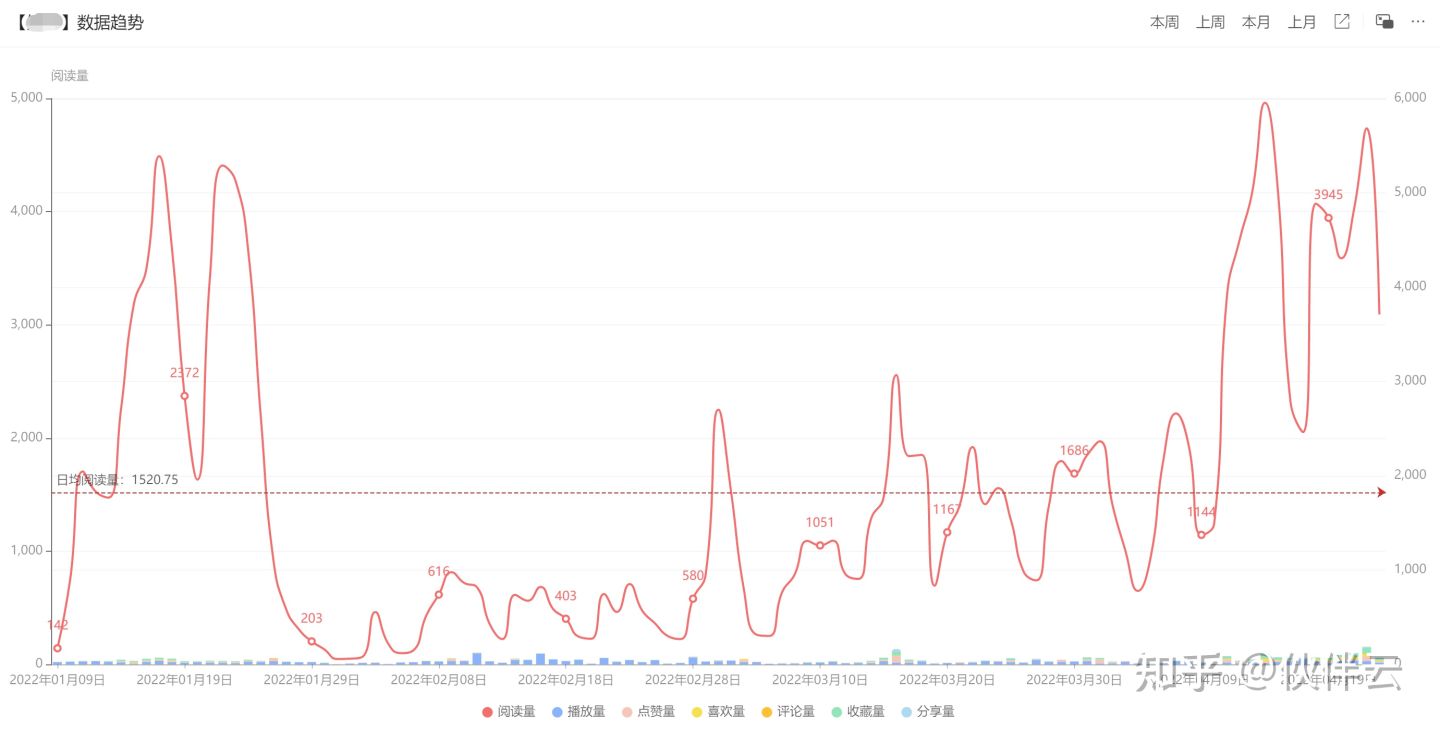

• 柱狀圖可以與折線圖配合次坐標軸，做成復合型圖表，如雙軸圖；條形圖在這點上想實現比較費力。

圖表來源：伙伴云-雙軸圖

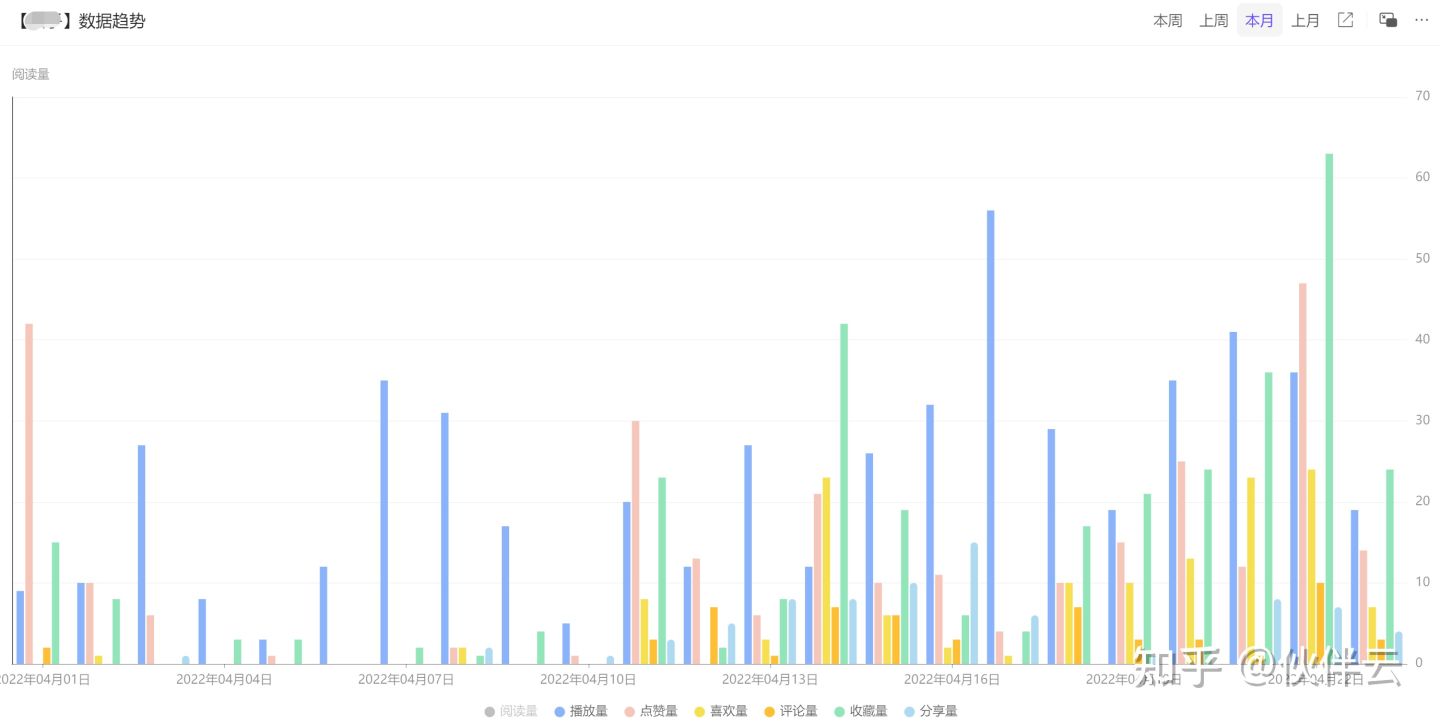

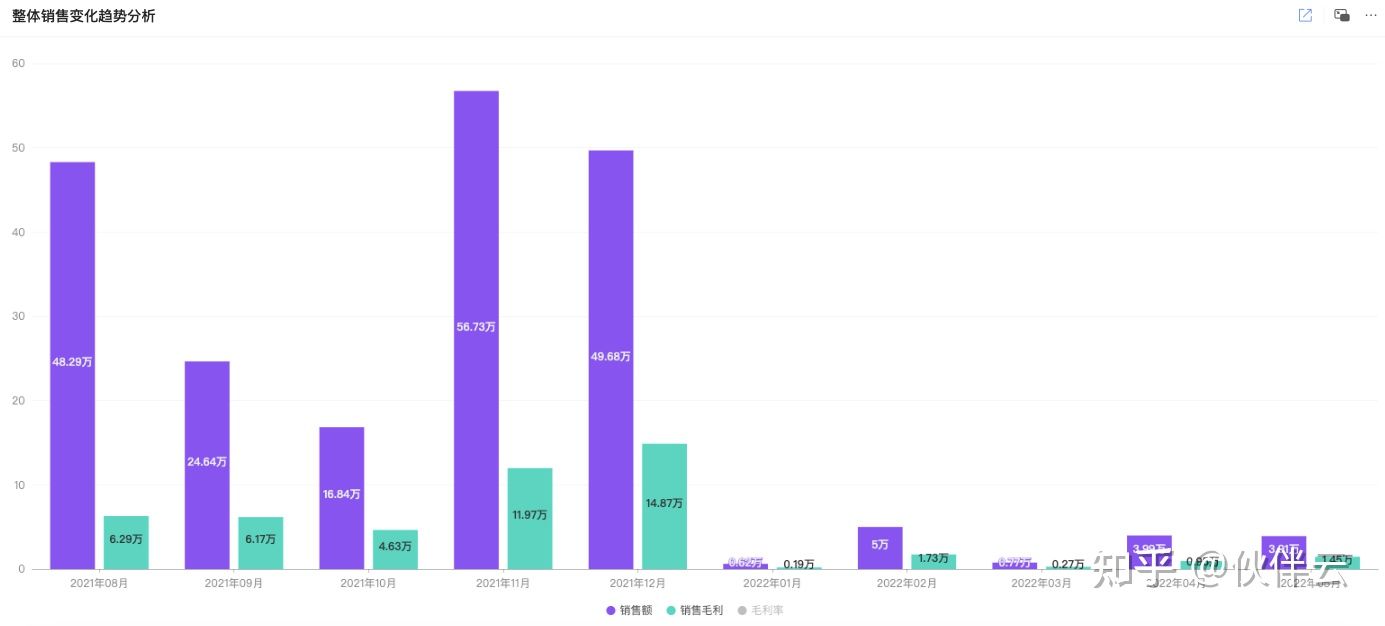

1.1分組柱狀圖

分組柱狀圖，又叫聚合柱狀圖。當使用者需要在同一個軸上顯示各個分類下不同的分組時，需要用到分組柱狀圖。
跟柱狀圖類似，使用柱子的高度來映射和對比數據值。每個分組中的柱子使用不同的顏色或者相同顏色不同透明的方式區別各個分類，各個分組之間需要保持間隔。

分組柱狀圖經常用于不同組間數據的比較，這些組都包含了相同分類的數據。

圖表來源：伙伴云-分組柱狀圖

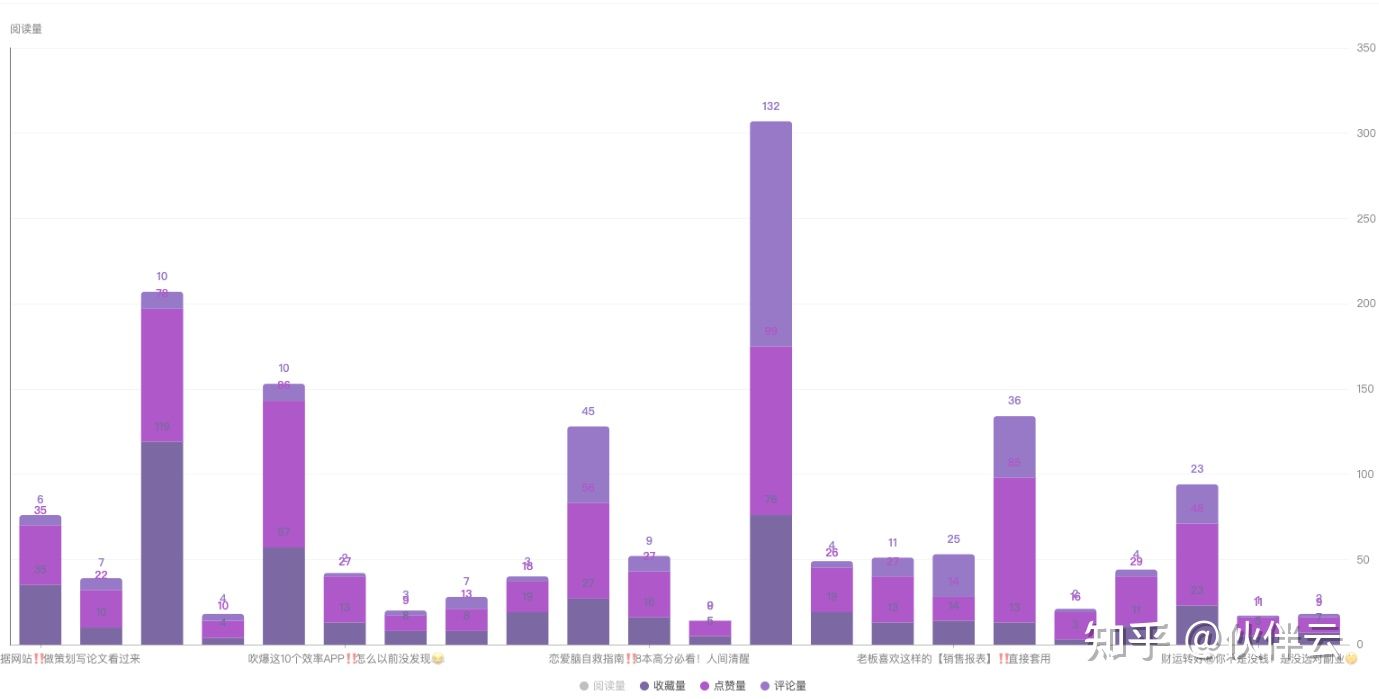

1.2堆疊柱狀圖

常被用于比較不同類別的數值。而且，它的每一類數值內部，又被劃分為多個子類別，這些子類別一般用不同的顏色來指代。

如果說柱狀圖可以幫助我們觀察“總量”，那么堆疊柱狀圖則可以同時反映“總量”與“結構”。即，總量是多少？它又是由哪些部分構成的？

進而，我們還可以探究哪一部分比例最大，以及每一部分的變動情況等等。

圖表來源：伙伴云-堆疊柱狀圖

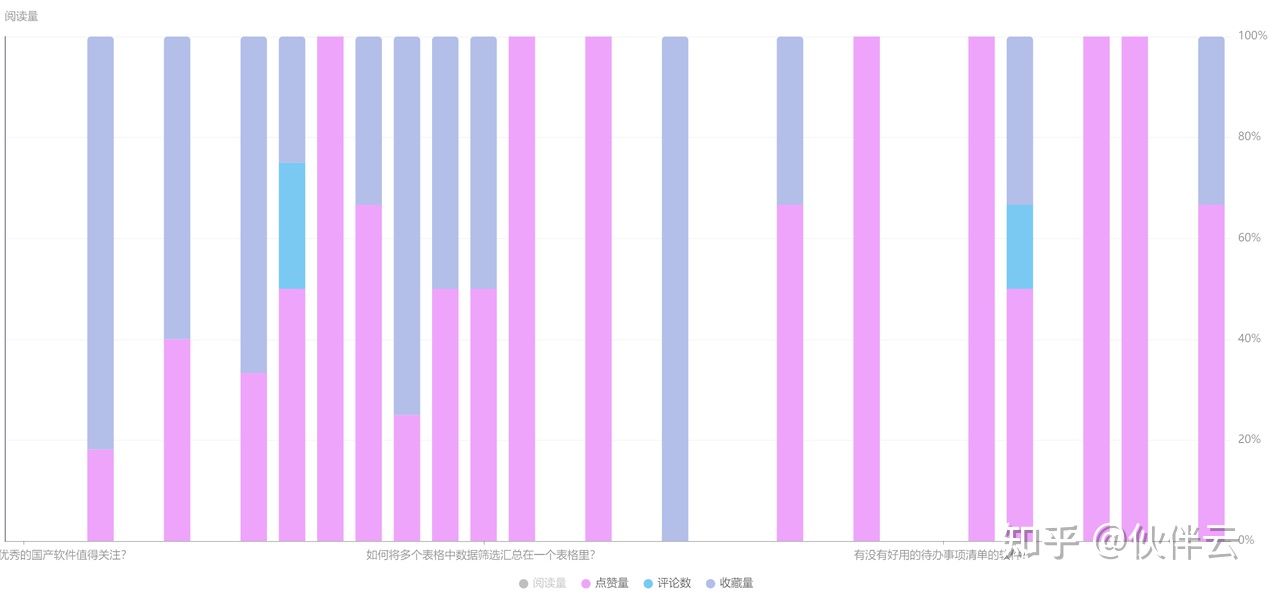

1.3百分比堆疊柱狀圖

每根柱子是等長的，總額為100%。

柱子內部被分割為多個部分，高度由該部分占總體的百分比決定。因此，與普通的柱狀圖或堆疊柱狀圖不同，100%堆疊柱狀圖不顯示數據的“絕對數值”，而是顯示“相對比例”。

但同時，它也仍然具有柱狀圖的固有功能，即“比較”，我們可以通過比較多個柱子的構成，分析數值之間的相對差異，或者得出數值變化的趨勢。

圖表來源：伙伴云-百分比堆疊柱狀圖

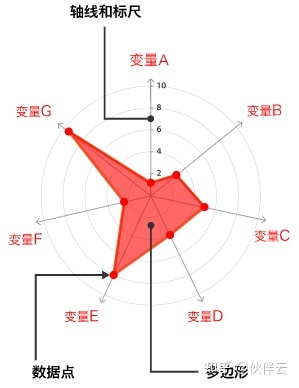

2.雷達圖

雷達圖是一種顯示多變量數據的圖形方法。顯示類別（項目）有三個或更多維度的變量對比情況，以及不同類別（項目）多個維度的變量差異。

雷達圖可以用來在變量間進行對比，或者查看變量中有沒有異常值。

另外，多幅雷達圖之間或者雷達圖的多層數據線之間，還可以進行總體數值情況的對比。

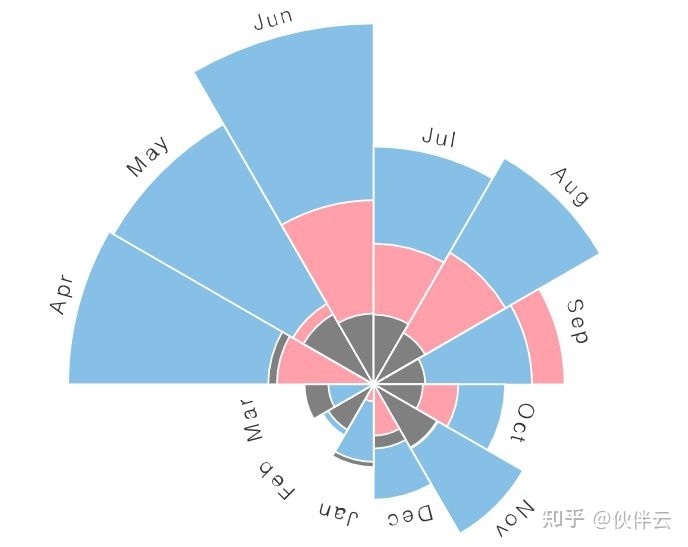

3.南丁格爾玫瑰圖

又名雞冠花圖、極坐標區域圖。

盡管外形很像餅圖，但本質上來說，南丁格爾玫瑰圖更像在極坐標下繪制的柱狀圖。

只不過，它用半徑來反映數值（而餅圖是以扇形的弧度來表示數據的）。

但是，由于半徑和面積之間是平方的關系，視覺上，南丁格爾玫瑰圖會將數據的比例夸大。

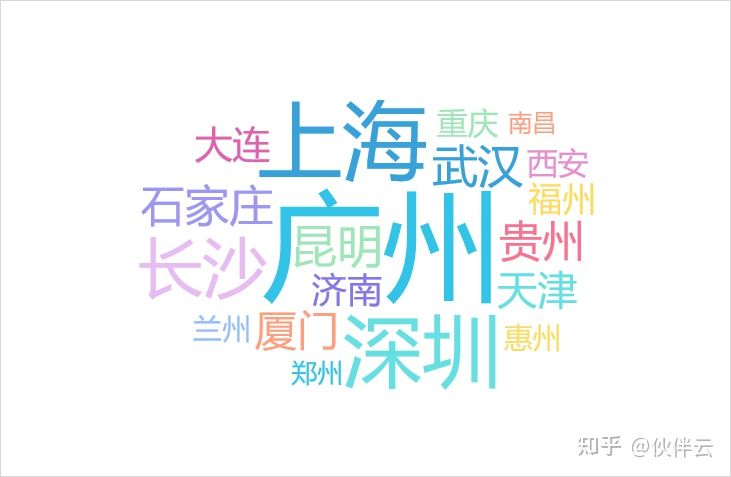

4.詞云圖

用于顯示文本數據，當大量文本數據顯示時，使用類似云彩的圖形來顯示各種詞匯，并根據顯示數據的大小頻率等設置最突出文字。

能通過形成“關鍵詞云層”或“關鍵詞渲染”，讓人從大量的詞語中讓人一眼看到關鍵詞。

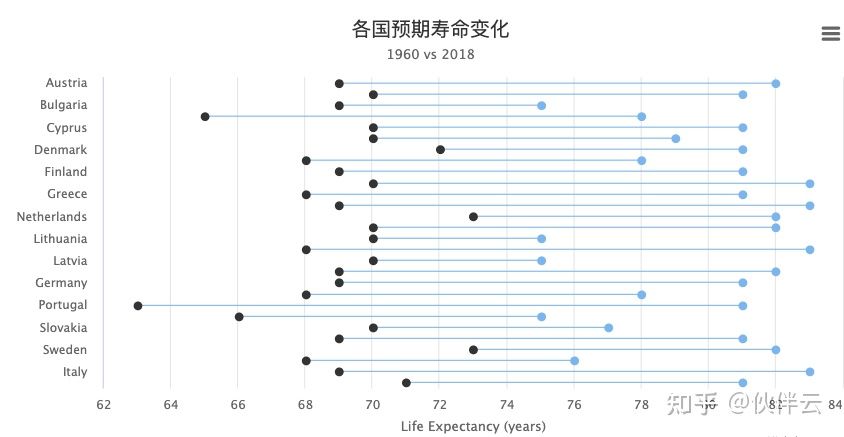

5.啞鈴圖

指用一條橫線連接兩個點、看起來有點像啞鈴的圖，適用于強調從一個點到另一個點的變化。

第三類：占比型

可利用餅圖、環形圖、南丁格爾玫瑰圖等，來展現及對比各類數值占比情況。

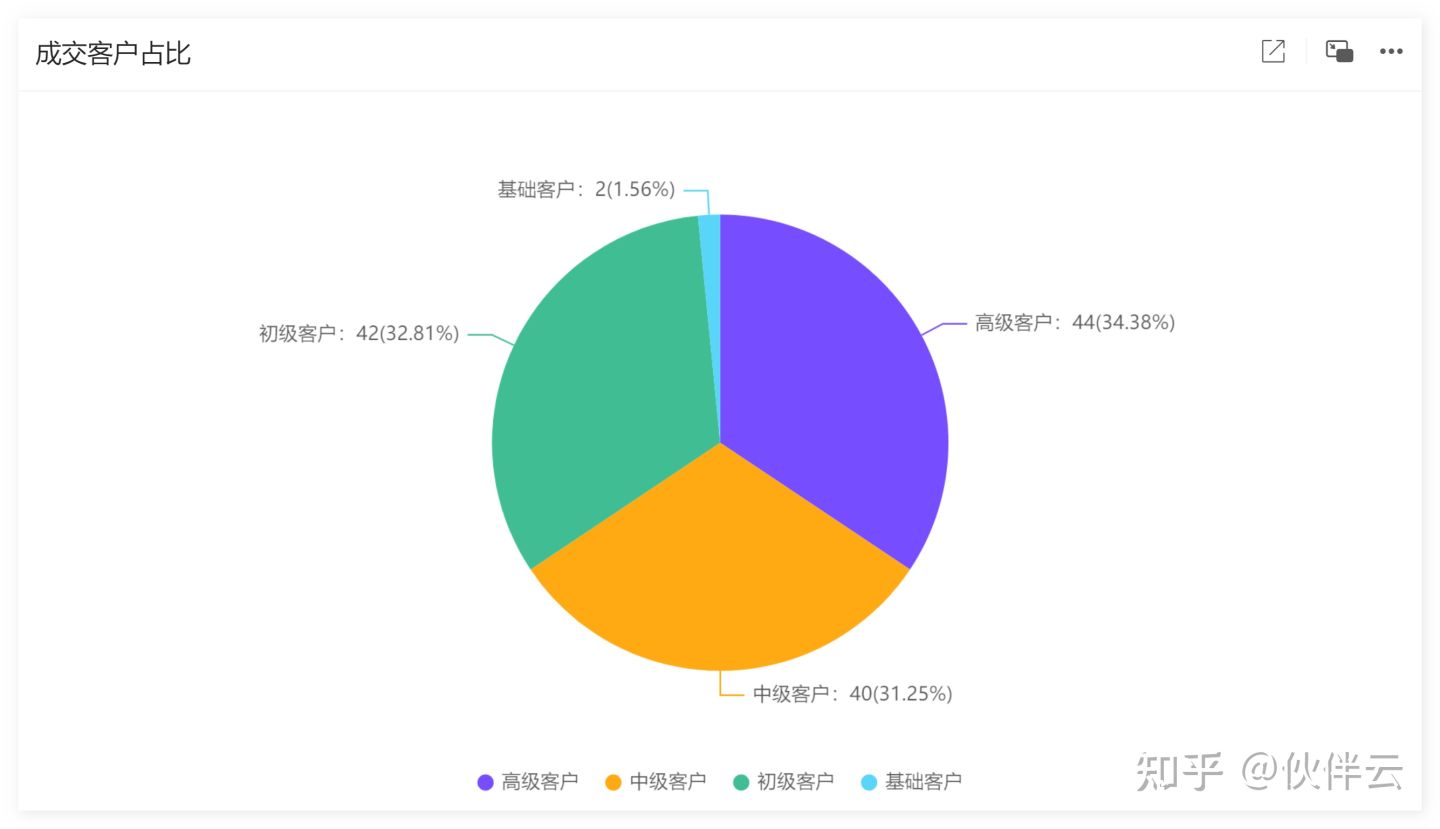

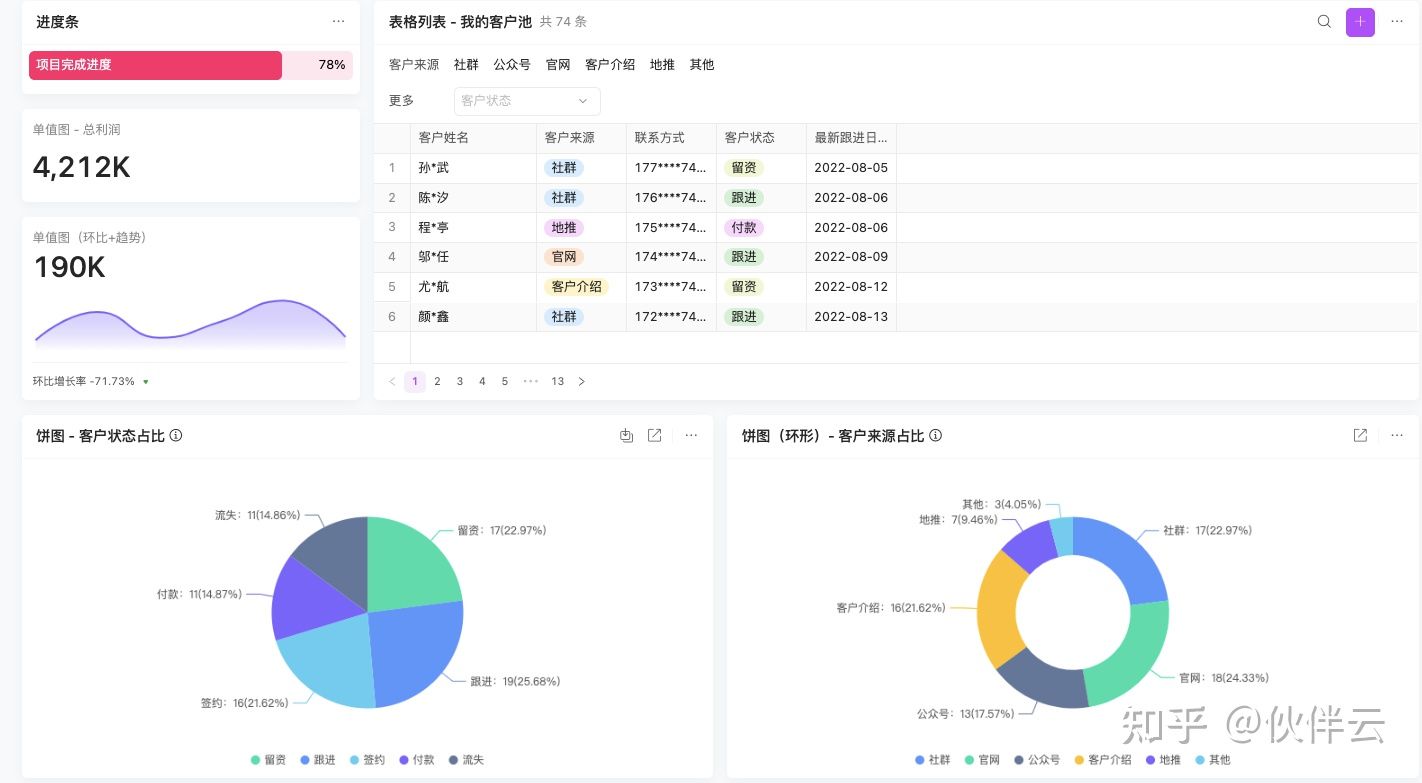

1.餅狀圖

如果你想展示部分和整體的關系，那餅圖絕對是不二之選。餅圖可以突出一個項目占所有項目之和的百分比情況。

圖表來源：伙伴云-餅圖

使用時，需注意：

須確認各個扇形的數據加起來等于100%；

避免扇區超過5個，盡量讓圖表簡潔明了；

注意扇形的排布順序，一般情況下，將最大的扇形放在12點鐘方向，接下來按面積依次排列；

最后，正確使用顏色，既區分出需要強調的扇形，又不致于讓人眼花繚亂。

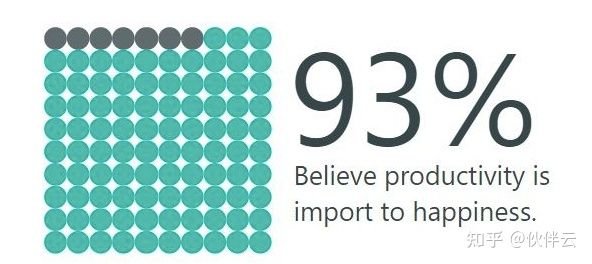

2.華夫餅圖（Waffle Chart）

又稱為直角餅圖，可以直觀的描繪百分比完成比例情況。

與傳統的餅圖相比較，華夫餅圖表達的百分比更清晰和準確，它的每一個格子代表 1%。華夫餅圖的典型應用是比較同類型指標完成比例。

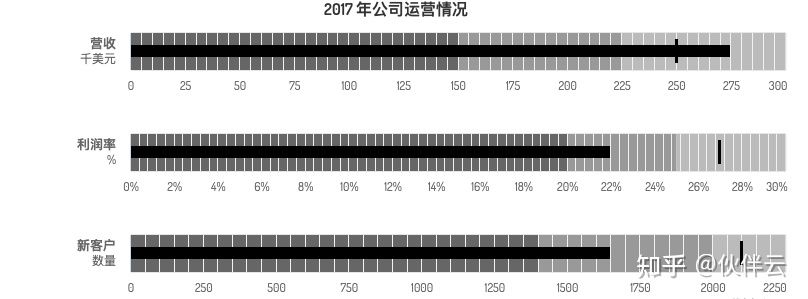

3.子彈圖

子彈圖的發明是為了取代儀表盤上常見的那種里程表，時速表等基于圓形的信息表達方式。

每一個單元的子彈圖只能顯示單一的數據信息源；通過添加合理的度量標尺可以顯示更精確的階段性數據信息；通過優化設計還能夠用于表達多項同類數據的對比；可以表達一項數據與不同目標的校對結果。

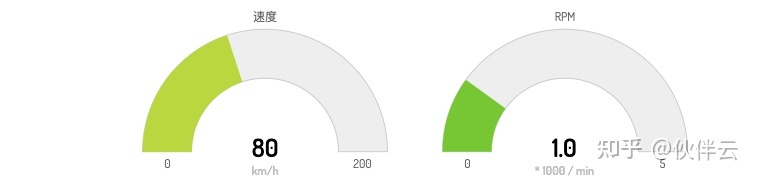

4.儀表盤

直觀的表現出某個指標的進度或占比情況。

第四類：結構圖

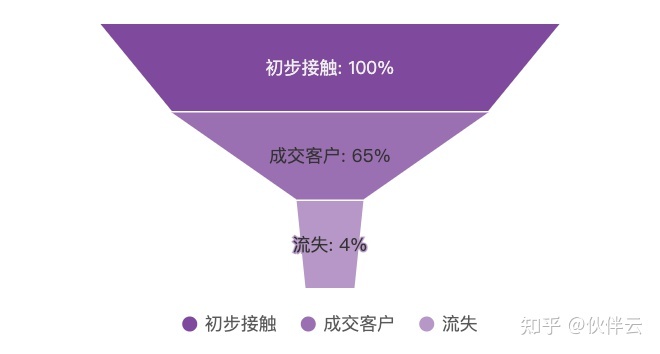

1.漏斗圖

形如“漏斗”，用于單流程分析，在開始和結束之間由N個流程環節組成。

漏斗圖最適宜用來呈現業務流程的推進情況，如用戶的轉化情況。通過漏斗圖，可直觀的看出流程中各部分的占比、發現流程中的問題，進而做出決策。

漏斗圖的起始總是100%，并在各個環節依次減少，各個環節，有邏輯上的順序關系。

圖表來源：伙伴云-漏斗圖

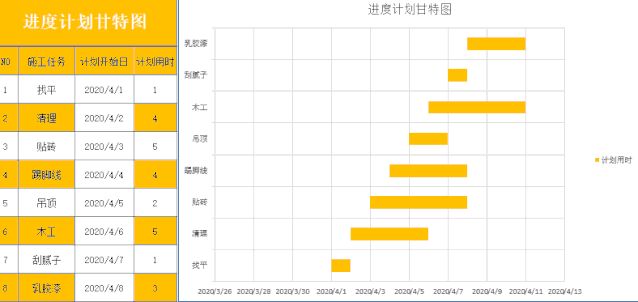

2.甘特圖

普通圖表，又稱為橫道圖、條狀圖(Bar chart)。其通過條狀圖來顯示項目、進度和其他時間相關的系統進展的內在關系隨著時間進展的情況。

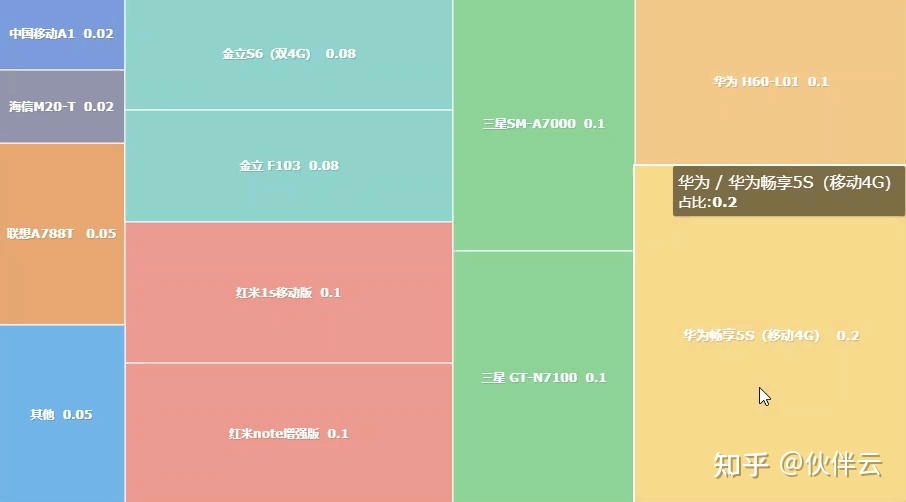

3.樹圖

統計圖表，又叫矩形樹圖，是一個由不同大小的嵌套式矩形來顯示樹狀結構數據。

在矩形樹圖中，父子層級由矩形的嵌套表示。在同一層級中，所有矩形依次無間隙排布，他們的面積之和代表了整體的大小。

單個矩形面積由其在同一層級的占比決定。

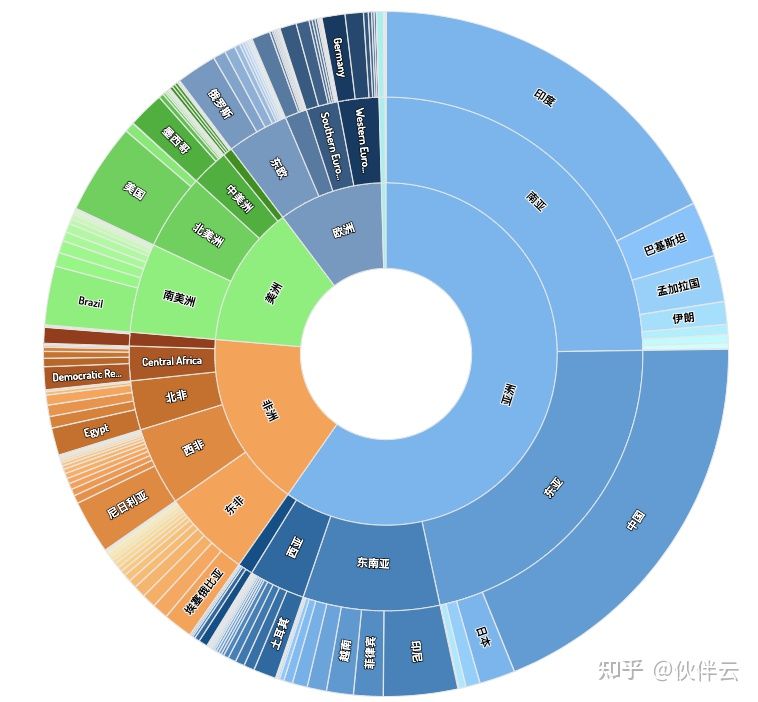

4.旭日圖

普通圖表，是一種表現層級數據的圖表。

它以父子層次結構來顯示數據，并構成一個同心圓，因此又被成為稱為多層餅圖。離原點越近，數據的層級越高。
旭日圖的本質是樹狀關系，與樹圖等價的，因此也被稱為極坐標下的矩形樹圖。它可以在承載大量數據的同時，清晰的顯示數據間的結構關系。

第五類： 關聯型

表達多個數據之間的聯系常用散點圖、氣泡圖等。

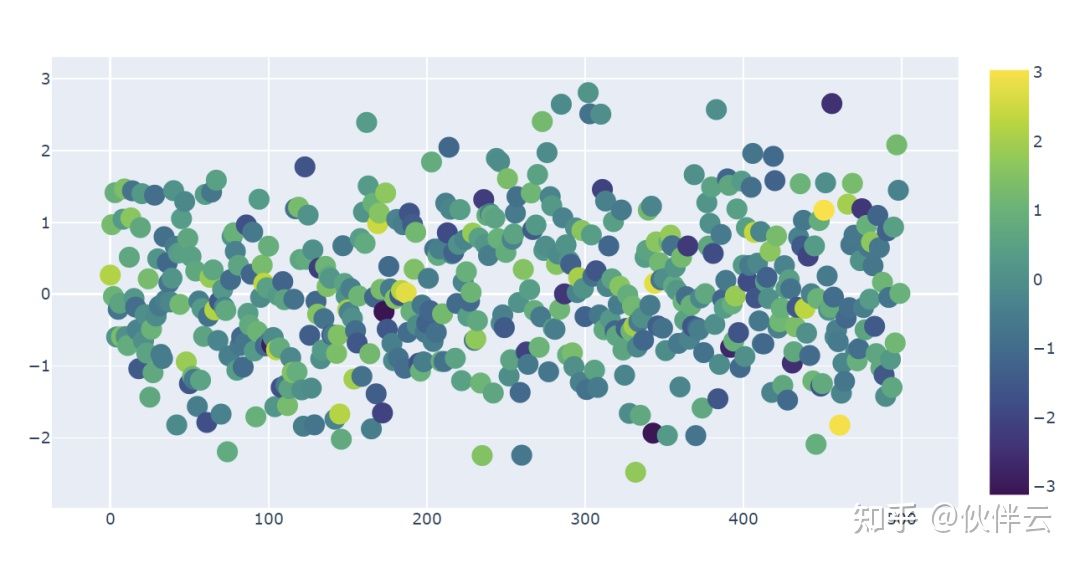

1.散點圖

將所有的數據以點的形式展現在平面直角坐標系上。

散點圖通常用于顯示和比較數值，例如科學數據、統計數據和工程數據。

在不考慮時間的情況下比較大量數據時，請使用散點圖。

散點圖中包含的數據越多，比較的效果就越好。

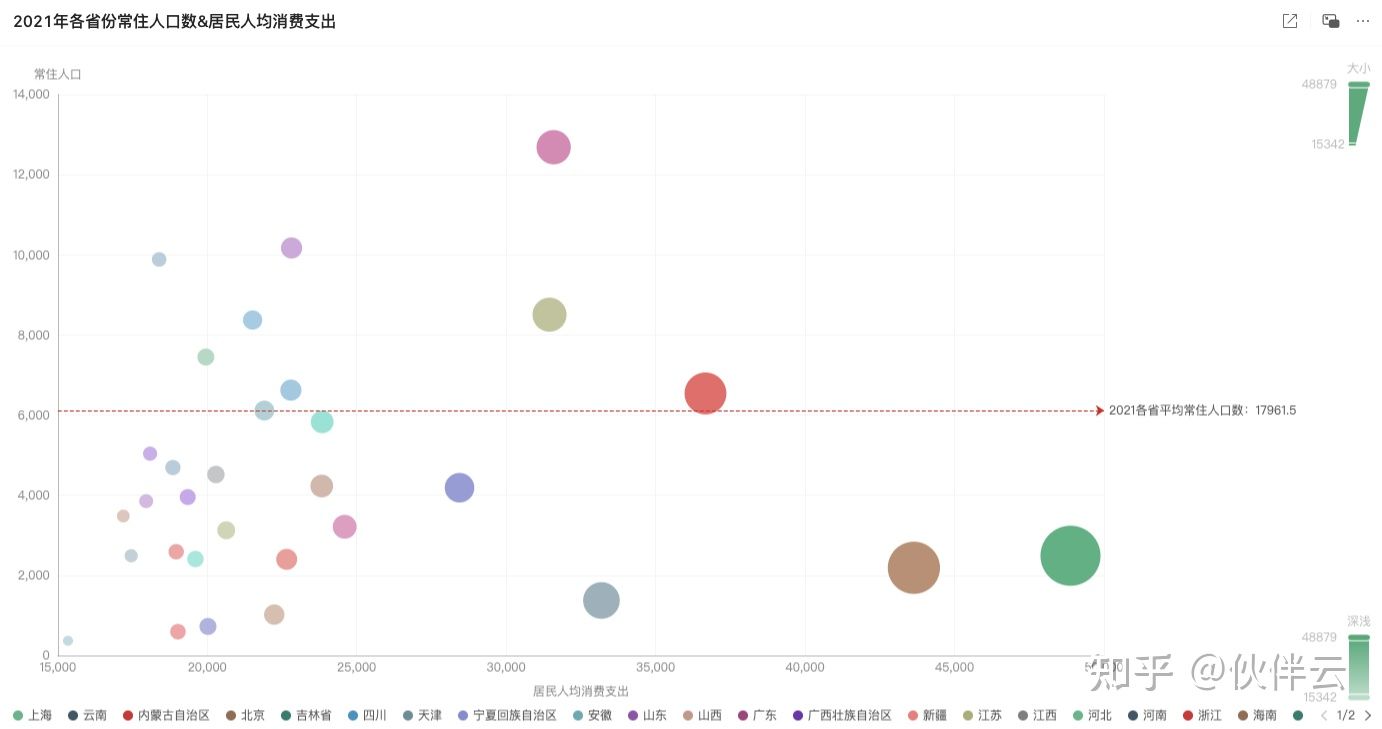

2.氣泡圖

可以看作是散點圖的變形。

氣泡圖通常用于展示和比較數據之間的關系和分布，通過比較氣泡位置和大小來分析數據維度之間的相關性。

也可以用作研究兩個變量與時間變量的關系。如果再多一維變量，還可以使用顏色區分。

圖表來源于：伙伴云-氣泡圖

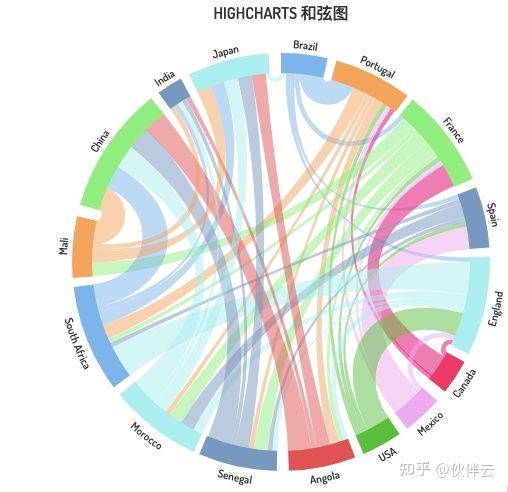

3.弦圖

普通圖表，是一種表示實體之間相互關系的圖形方法。

就場景而言，弦圖最常被用來表現復雜的關系、以及數據的流動情況等。

第六類： 分布型

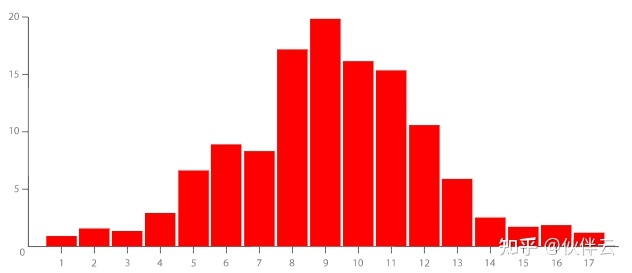

1.直方圖

統計圖表，用于表示數據的分布情況。直方圖與柱狀圖看似相像，實則完全不同。

前者反映數據分布情況，后者則不具備此功能，只能對數值進行比較。

從數據結構來說，柱狀圖需要1個分類變量，是離散的，柱子間有空隙。但直方圖的數據均為連續的數值變量，因此柱子間是沒有空隙的。

直方圖一般用于單個變量，如果是多個變量可以使用多變量直方圖。

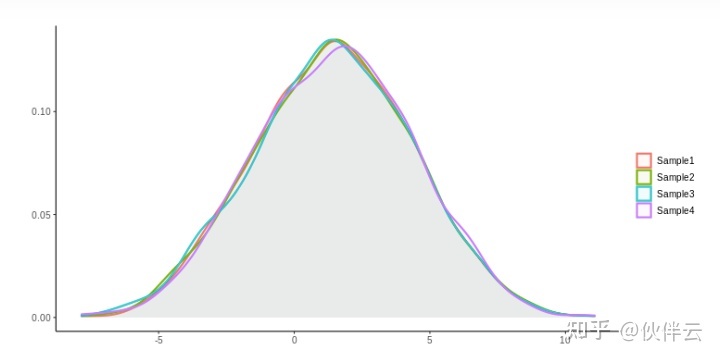

2.核密度曲線

統計圖表，也是用于表示數據的分布情況。

KDE圖不是使用離散分箱，而是使用高斯核平滑產生連續密度估計。

它也很像普通的曲線圖，但是要記住它一條線是一個變量，曲線圖是兩個變量。如果要表達多個變量可以使用等高線圖或者峰巒圖（joyplot)。等高線圖是二元變量，峰巒圖是多元變量，但是變量數最好不要超過八個，圖會很難看。

第七類 ：聚類

1.平行坐標圖

統計圖表，含有多個垂直平行坐標軸圖表。

隨著數據增多，折線堆疊，分析者則有可能從中發現特性和規律，比如發現數據之間的聚類關系。

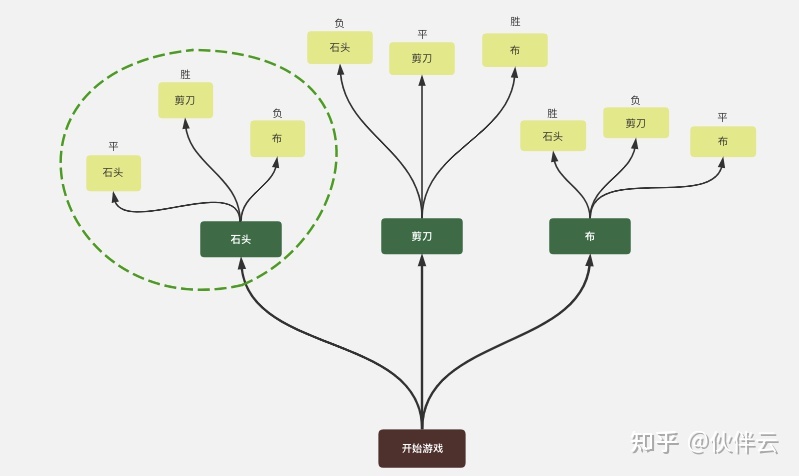

2.樹狀圖

跟樹圖表示占比的含義完全不同，這里是聚類圖形。相同的子樹在一個分支下，直觀的顯示聚類關系和層次關系。

3.簇狀圖

可用于劃分屬于同一群集的點，用SPSS畫。

該圖表來源于：伙伴云-簇狀圖

第八類： 離群型

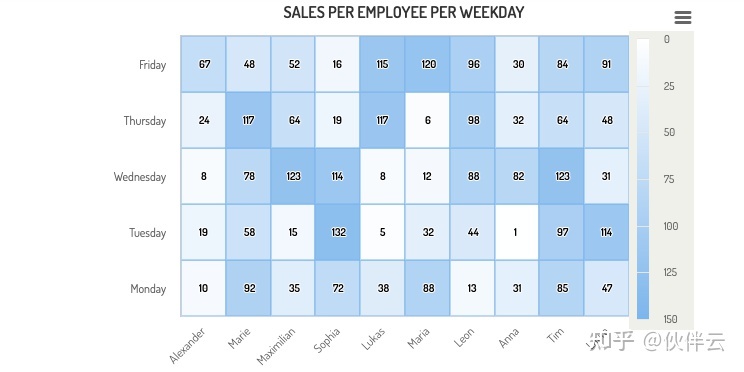

1.熱力圖

熱力圖主要通過顏色表現數值的大小（兩個維度），一般用于活躍程度的體現,可以直觀清楚地看到數據密集情況。

適合用于查看總體的情況、發現異常值、顯示多個變量之間的差異，以及檢測它們之間是否存在任何相關性。

繪圖時，需指定顏色映射的規則。例如，較大的值由較深的顏色表示，較小的值由較淺的顏色表示；較大的值由偏暖的顏色表示，較小的值由較冷的顏色表示。

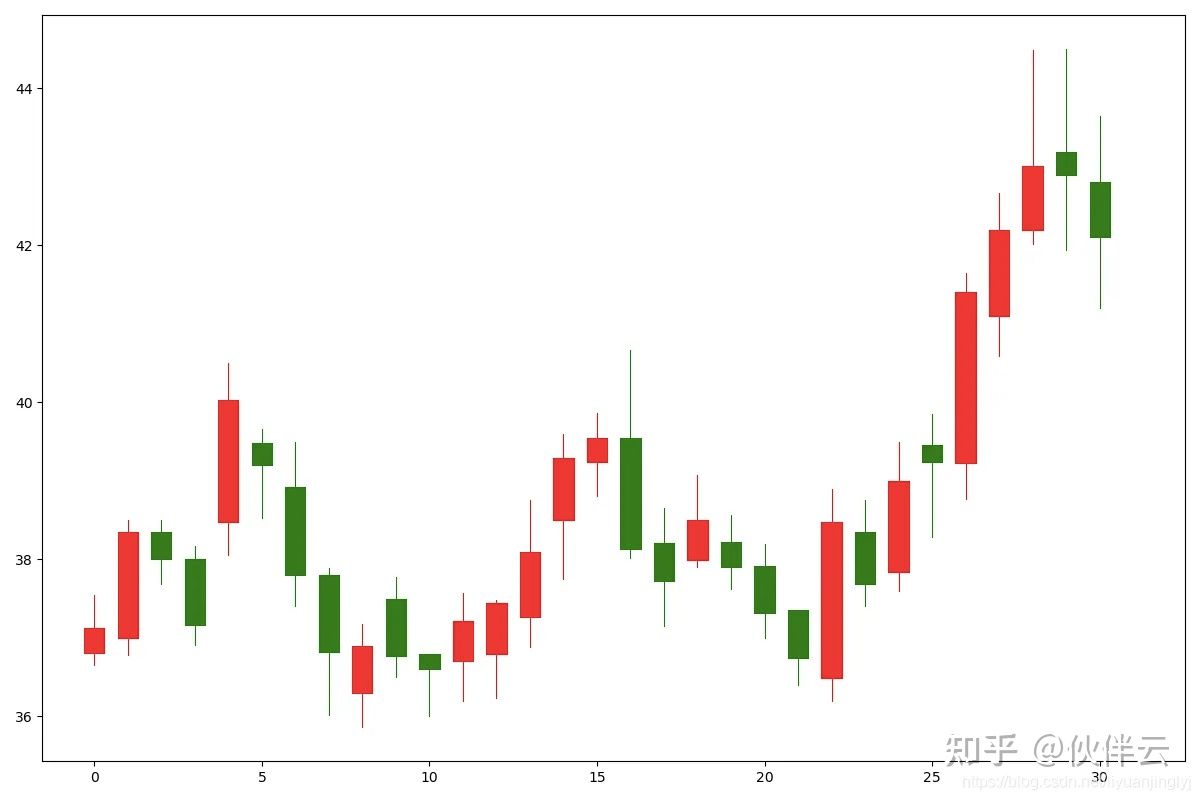

2.K線圖

普通圖表，適合的數據，一個時間數據字段，五個連續字段。多個放在一起可以觀察數據的變化、對比和趨勢分類數值大小。單個可以用做箱型圖，來觀察離群值。

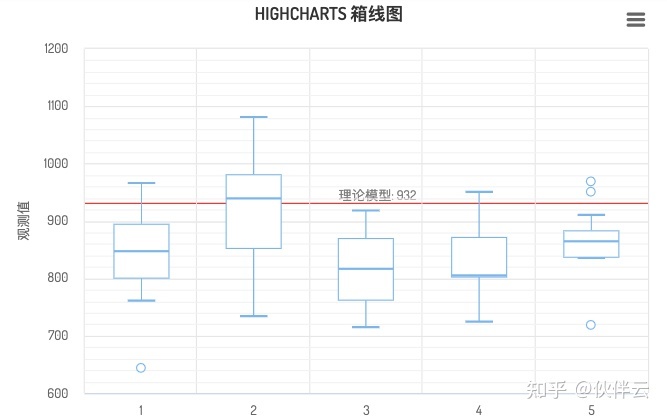

3.箱形圖

統計圖表，一種用作顯示一組數據分布情況，它能顯示出一組數據的最大值、最小值、中位數及上下四分位數。從箱子延伸出去的線條展現出了上下四分位數以外的數據，這代表離群值，也可稱之為異常值。框的不同部分之間的間距表示數據中的分散程度（擴散）和偏斜，并顯示離群值。

4.小提琴圖

和箱線圖有點兒類似，用來顯示數據分布和概率密度。

這種圖結合了箱線圖和密度圖的特征，用來顯示數據的分布形狀。它可以很直觀的顯示離群值的位置。

二、圖表選擇困難癥？不怕，這有良藥！

如果看到這了，還是存在圖表選擇困難癥，那就接著往下看。

其實，選擇圖表有門道：要以目的為導向。

選之前，先問自己一個問題：我想用圖表向讀者傳達什么信息？

在選擇圖表時，要盡可能的理解每個圖表的元素和可表達可視化作用，這樣才做出兼具實用性和美觀性的圖表。

最后，就是多多去嘗試。

因為每個圖表核心可能是表達一個功能，但如果與其他元素結合也可以具備多個功能。

比如柱狀圖最核心是對比/比較，但是如果與時間相結合呢？就有趨勢的功能；如果堆疊起來呢？就有了占比的功能。

環形圖單個表示占比，兩個表示對比，與時間結合就可能表示趨勢了。

如果....還是不會選的話，那小編就建議您舍繁從簡，就老老實實用折線圖、餅圖、柱狀圖、面積圖、散點圖...這幾種吧，反正它們基本把以上八種圖表的功能給囊括啦～

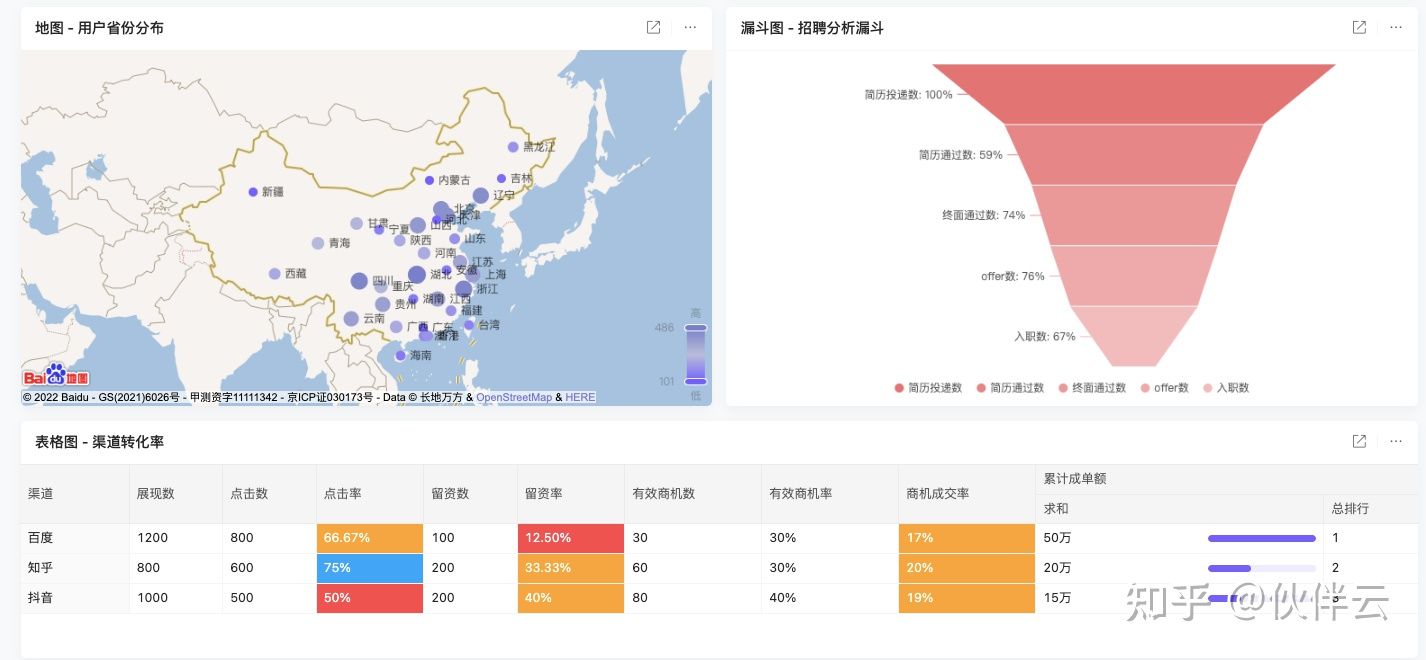

最后，請欣賞下小編在伙伴云上制作的圖表“大作”吧～

上述就是小編為大家整理的數據分析人士必知：圖表類型有哪些，分析不同數據怎么用相關內容。
