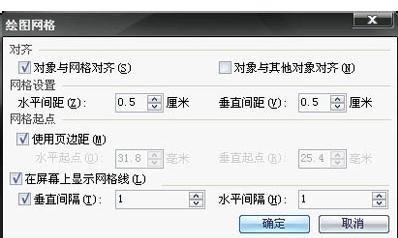

在作圖前，首先要設置一下，打開繪圖網格(繪圖工具欄―繪圖―繪圖網格)，選中“對象與網格對齊”，選中“在屏幕上顯示網格線”，并且將“垂直間隔”選上以顯示垂直網格線，個人建議，A4紙使用0.5CM的水平間距和0.5CM的垂直間距比較合適。

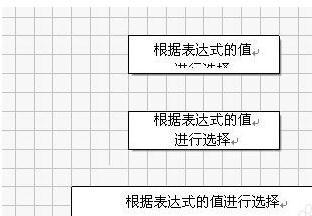

第一步畫出圖形框，并且同時添加需要的文字，使用了網格，要畫出等大小的框就容易多了(當然也可以直接復制出等大小的方框)，只要掌握各方框中間的距離，和長寬，圖形就能畫得比較美觀大方。

在畫好框型，添加好文字之后，可調整一下各圖形之間的距離，改善整體效果。有這樣幾個原則一定要注意：　　1.一條主線下來的過程一定放在同一中線上;　　2.同一層次的圖形放在同一水平線上，使用相同的大小，兩格之間距離相同;　　3.文字使用居中方式對齊;　　4.同一主線上的圖形框內文字有多有少，若不能使用相同的大小，優先更改寬度。

調整好后就可以連線了，在連接各圖形框的過程中，選圖形里提供的“連接符”就能滿足一般的要求，如果不能滿足你的要求，可以考慮普通的箭頭。

連接符的使用很方便，這里不多說，只要注意不同情況下的使用對應類型的連接符就是了。連接完了之后，使用繪圖工具欄上的“選擇對象”工具選中整個圖表，看看是否有沒有連接好的連接符。連接好了的連接符兩個端點應該都是紅色，若是綠色，重連。肘形連接符的邊可能會經過其它圖形的區域，這時候可以拖動它的黃色控制點，使它不與其它圖形重合。下面是連線后的效果：

最后一步就是美化工作了，用“選擇工具”全選整個圖表，右鍵組合，加上統一的修飾，取消網格的顯示，就可以放到文檔中使用了。
