使用WPS圖表功能中的堆疊條形圖制作日程交叉圖

使用WPS圖表功能中的堆疊條形圖制作日程交叉圖

微軟的項目，作為一個老式的項目管理軟件，被許多朋友在工作中使用。它的功能相對完善，與微軟的sharepoint服務器相結合，功能非常強大。一般來說，我們很少使用微軟項目的所有功能。畢竟，與中國人的使用習慣還有很多不一致的地方。當用它來畫甘特圖時，我們會更頻繁地使用它。如果只是為了做一個時間表交叉圖，使用微軟項目真的有點“牛殺雞”的感覺！

關于用微軟的Excel制作甘特圖有很多教程，但是大部分模板都是外國人制作的，這和我們國內的習慣很不一樣。事實上，沒有微軟項目，你仍然可以做一個漂亮的時間表交叉圖。在下面的文章中，我們將介紹如何在金山WPS的圖表功能中使用“堆疊條形圖”來實現所謂的進度交叉圖，大致有以下幾個步驟。

1.輸入數據創建新的表格文件，依次在三欄中輸入工作內容、開始時間和持續時間，如下圖所示。

2.插入堆疊條形圖打開插入菜單，選擇插入圖表，然后選擇圖表類型中的堆疊條形圖。

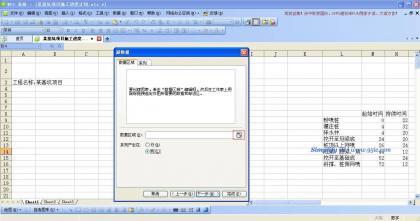

關閉“源數據”窗口，出現下圖中的“源數據”窗口。

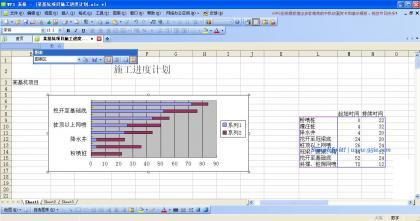

雖然這幅畫已經成型，但它太丑了，不能顯示我們所有的工作內容。它需要調整和美化！

3.對交叉圖進行必要的調整和美化。右鍵單擊圖表區，在彈出菜單中選擇“圖表選項”，取消“圖表選項”窗口“圖例”標簽中“顯示圖例”前面的勾選。

這樣，圖例將不會顯示，整個圖表將會更加令人耳目一新。

接下來，讓我們顯示所有工作內容，右鍵單擊坐標軸的垂直軸位置，然后在彈出菜單中單擊“坐標軸格式”。

將“刻度”中的“分類編號”從默認的2更改為1，并選擇“反向分類順序”，然后單擊“確定”。

這樣，我們所有的工作內容都顯示在縱軸的邊緣。

另外，圖中我們工作內容的顯示順序與右邊表格中的輸入順序一致！

到目前為止，這張圖片已經基本調整到位，除了圖片中的藍色條看起來令人討厭和不愉快！讓我們再次隱藏藍色條紋！

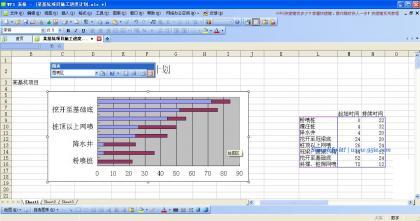

右鍵單擊藍色條，然后在彈出菜單中單擊“數據系列格式”。

在以下窗口中將“邊框”和“內部”圖案設置為“無”。

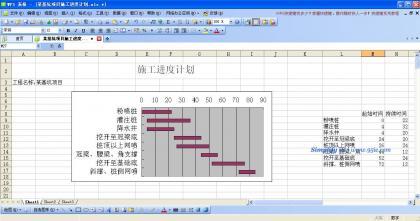

這非常令人耳目一新！讓我們再次顯示每個工作內容的持續時間，右鍵單擊紅色條，在彈出菜單中單擊“數據系列格式”，并在彈出窗口的“數據標志”標簽中的“值”前面打勾。

現在，你完了！

如果你感興趣，你可以做更多的美化工作，使這個路口地圖更漂亮。你不妨多研究一下。我調整后的成品是這樣的。歡迎來拍磚！
