本文核心知識點是使用自選圖形繪制各種電路元件、使用自定義動畫實現開關的閉合等動畫，熟練使用自選圖形及自定義動畫是本教程的核心，希望大家可以在使用過程中舉一反三。下面就是教程的全過程，正在學習wps演示的朋友可以練練手，希望對大家有所幫助

一、繪制開關元件

(一)繪制底座

1、新建一個空演示文稿，內容版本：空白

2、自選圖形——自選圖形——立方體，然后在演示文稿中繪制一個立方體出來。

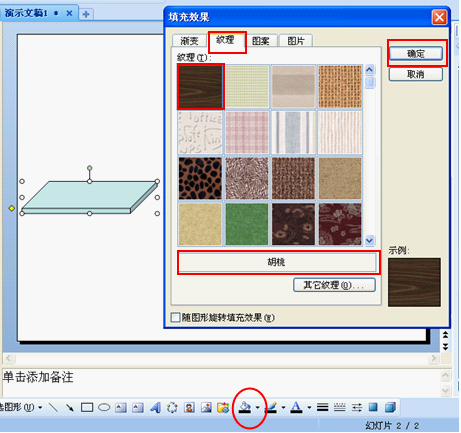

3、選中立方體黃色句柄向下拉，形成開關底座

(二)繪制接線柱底板

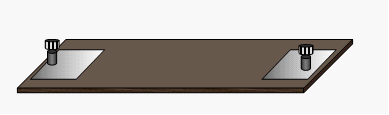

1、自選圖形——基本形狀——平行四邊形，在底座上拉出一個接線柱的底板，調整平行四邊形大小——拖動黃色句柄，調整平行四邊形的角度。

3、復制一個平行四邊形到右邊，調整漸變填充色的底紋樣式為斜下，變形：第一行第二列——確定

(三)繪制接線柱

1、自選圖形——基本形狀——圓柱形，在底座上拉出一個圓柱形，調整大小

2、選中圓柱形——填充效果——漸變——雙色——顏色1：深灰色，顏色2：淺灰色——底紋樣式——垂直——變形：第二行第一列——確定

3、再繪制一個圓柱形——填充效果——圖案——前景：黑色——背景：淺灰色——圖案：第5行第4列(深色豎線)——確定

4、選中兩個圓柱體——繪圖——對齊或分布——水平居中

5、右擊——組合——組合

6、復制一個接線柱到右邊，如下圖

7、畫一個矩形——填充顏色：灰白漸變——底紋樣式：垂直——變形：第二行第一列——確定

8、復制一個矩形到右邊，調整好位置后將這兩個矩形組合

9、復制矩形組合，向左微移

10、畫一個小圓，填充顏色為灰白漸變，底紋樣式：中心輻射——確定，調整小圓位置

11、畫一個矩形——填充顏色：灰白漸變——底紋樣式：水平——變形：第二行第一列——隨圖形旋轉填充效果打上勾——確定

12、自選圖形——基本形狀——圓角矩形——確定——填充顏色：黑色

13、選中矩形和圓角矩形——繪圖——對齊或分布——垂直居中——右擊——組合——組合

14、再畫一個矩形，長度和刀閘差不多，疊放秩序置于底層，調整位置如圖，將它們進行組合

15、選擇左邊的矩形，使其句柄顯示為十字花狀態

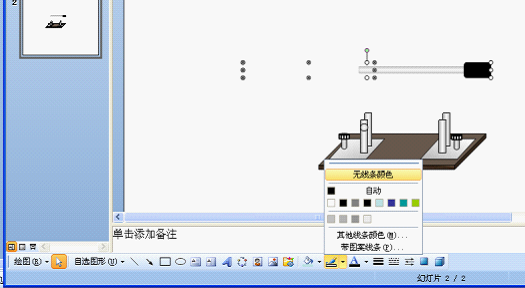

16、填充顏色——填充效果——透明度從：100%，到：100%——確定

18、右擊刀閘——疊放秩序——下移一層

19、旋轉刀閘到合適的角度，最終效果圖如下

這時，一個開關就繪制好了!

說明：第14步到19步的操作是為了實驗動畫效果做準備的。

二、繪制燈泡

1、復制底座和接線柱圖形，調整一下如圖

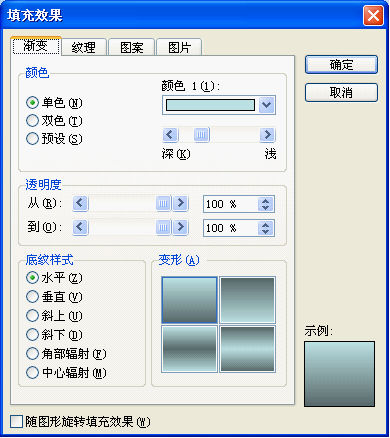

2、添加一個圓柱形作為燈泡底座，打開填充效果對話框——顏色：單色——顏色1：灰色——底紋樣式：垂直——變形：第二行第二列——確定

3、畫一橢圓——填充效果——漸變——雙色——顏色1：灰色——顏色2：淺灰色——底紋樣式：中心輻射——變形：第一行第二列——確定

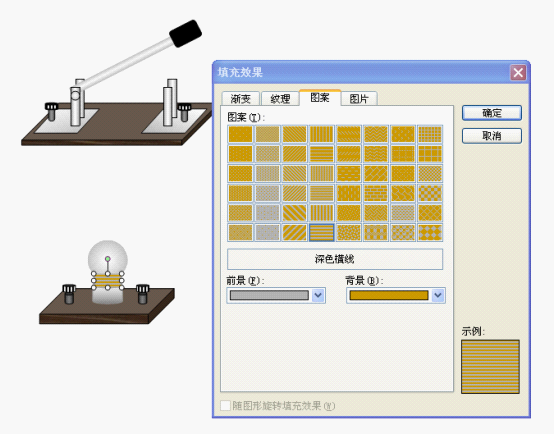

4、畫一矩形——填充效果——圖案——前景：灰色，背景：棕黃色——圖案：最底行第4列(深色橫線)——確定

5、選中橢圓形和矩形，進行水平居中后組合，形成一個燈泡

6、選中組合后的燈泡和圓柱形進行水平居中，調整到合適的位置，燈座繪制完成。

三、繪制電池組

(一)繪制電池底座

1、復制底座和接線柱圖形，調整如圖

2、自選圖形——立方體

3、向右拖動立方體黃色句柄

4、填充顏色——雙色漸變——顏色1：淺灰色，顏色2：白色——底紋樣式：水平——變形：第1行第2列——確定

5、線條顏色——無線條顏色

6、復制一個立方體到右邊，調整位置如圖

(二)繪制電池

1、自選圖形——基本形狀——圓柱形——拖兩個出來，分別填充顏色如圖

2、選中兩個圓柱形，調整位置——水平居中——組合對象

3、畫三個橢圓，分別填充顏色

4、選中三個橢圓——繪圖——對齊或分布——水平居中——繪圖——對齊或分布——垂直居中——右擊——組合——組合

5、畫一個小圓柱形，填充顏色，與三個橢圓調整好位置后組合，如圖

6、把它與上面兩個圓柱形調整位置后組合如圖

7、選中電池——繪圖——旋轉或翻轉——向右旋轉

8、將電池復制一個，調整位置放置到電池底座上，將右邊的立方體疊放秩序置于頂層。

9、給電池標上正負極和牌子標識，現在電池組也繪制完成了

四、完整效果圖
