wps演示使用組織結構圖功能制作漂亮的公司部門等級圖

wps演示使用組織結構圖功能制作漂亮的公司部門等級圖

細心的用戶會發現，wps演示中（注版本為2746 wps2010體驗版）悄悄出現了組織結構圖，利用它可以輕松實現公司職位、部門組織結構圖，有些朋友會問到“組織結構圖”在哪？怎么才可以把它調出來，其實方法很簡單，下面為大家介紹下三中方法調出“組織結構圖”以及組織結構圖工具條的功能菜單介紹及使用，正在為此構建煩惱的朋友們可以參考下本文，或許會對大家有所幫助

第一種調用方法：

依次單擊格式工具欄的“插入”—“ 圖片”—“ 組織結構圖”命令如圖1所示。

第二種調用方法：

是通過依次執行格式工具欄的“插入”—“ 圖片”命令，調出“圖示庫”對話框，選擇其中的“組織結構圖”（排列在第一位的紅色框標記部分）單擊“確定”按鈕，調出圖2所示內容。

組織機構圖使用示例

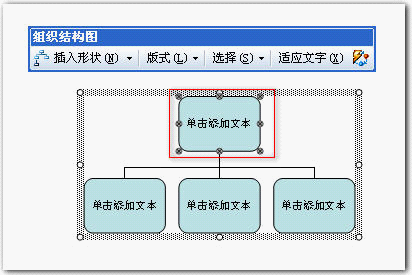

在組織結構圖的周圍將出現8個尺寸控點，可通過拖動尺寸調整命令設置繪圖區域。

選中第一個形狀，單擊“插入形狀”右側的下拉按鈕，在下拉菜單中有三項內容分別是：

“下屬”— 將新的形狀放置在下一層并將其連接到所選形狀上。

“同事”— 將形狀放置在所選形狀的旁邊并連接到同一個上級形狀上。

“助手”— 使用肘形連接符將新的形狀放置在所選形狀之下。

選擇其中的“下屬”命令，就可以在其下方添加一個下屬，如圖4、圖5所示：

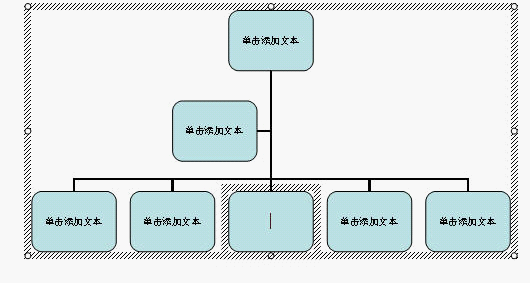

單擊“插入形狀”右側的下拉按鈕，選擇其中的“助手”命令，就可以在圖形和下方圖形中間添加一個助手形狀，如圖6紅色框標記所示：

選中下部其中任何一個圖形，單擊“插入形狀”右側的下拉按鈕，選擇其中的“同事”命令，就可以在下方圖形中間添加一個同事形狀，如圖7所示：

選中一個形狀中添加文字，單擊“單擊添加文字”并鍵入文字，其他形狀根據進行輸入文字，添加文字后效果如圖 8所示。

在保持其中部分內容選中狀態下，單擊“組織結構圖”工具條的“板式”右側的下拉按鈕，其中出現四項內容：“標準”、“兩邊懸掛”、“左懸掛”、“右懸掛”，“標準”模式如圖7。

單擊其中的“兩邊懸掛”命令，如圖 9所示。

設置好的“兩邊懸掛”模式如圖10所示。如有字號變化，單擊“組織結構圖”工具條的“適應文字”命令，使文字適應圖形的變化，達到比較好的效果，大家可以根據自己需要進行調節：

同理設置“左懸掛”模式效果如圖11所示：

同理設置“右懸掛”模式效果如圖12所示：

使用此法繪制好的默認格式的組織結構圖，有些簡單，還需要美化，用戶可以使用“自動套用格式”美化組織結構圖。

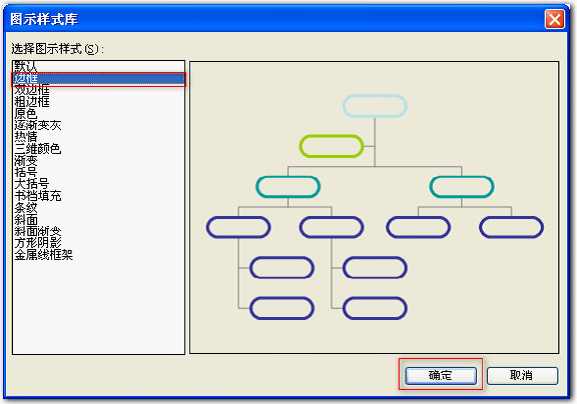

選擇其中“邊框”樣式，右側出現預覽窗口，可以看到將出現的樣式，如圖13所示，單擊其中的“確定”按鈕，如圖所示：

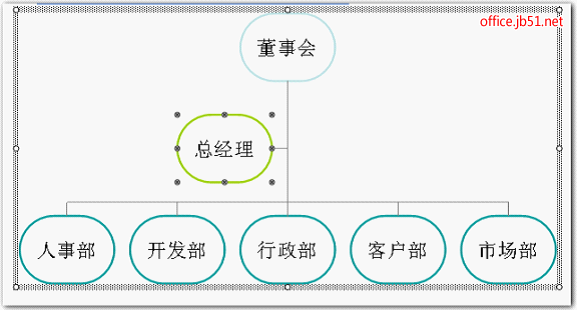

自好像太小，單擊“組織結構圖”工具條的“適應文字”命令，使文字適應圖形的變化，顯示的文字效果就好多了：

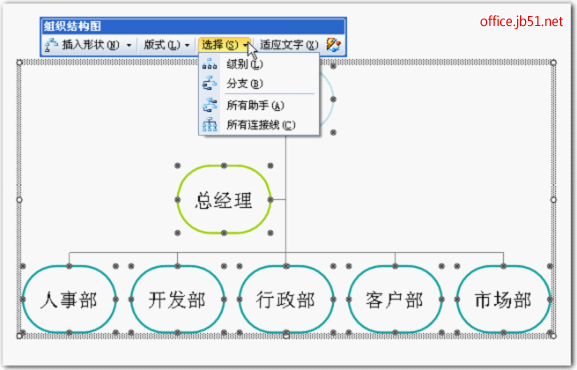

在保持其中部分內容選中狀態下，單擊“組織結構圖”工具條的“選擇”右側的下拉按鈕，其中出現四項內容：“級別”、“分支”、“所有助手”、“所有連線”，選中其中“分支”如圖 16所示。

同理選中其余選項，會顯示相應內容。

“所有助手”

“所有連線”

選中第一個圖形“董事會”，一般需要單擊兩次，才能選中，如圖出現八個控制點，右擊選中快捷菜單中“設置自選圖形格式”命令，

在打開的“設置對象格式”窗口中可以設置填充和線條等，可以利用顏色填充的變化，做出不同的填充效果，如漸變、文理、圖案、圖片等都可以用來填充，由于不是本文重點，不加詳述。

選好填充和線條繼樣式后。單擊“確定”按鈕完成董事會的設置。

同理可以設置其他內容。以下設置好的一種效果，如圖 21所示，當然只要你精心設計，一定會設計出更多、更好的組織結構圖效果。
