wps office如何制作甘特圖

wps office如何制作甘特圖

wps office如何制作甘特圖？準備原始數據

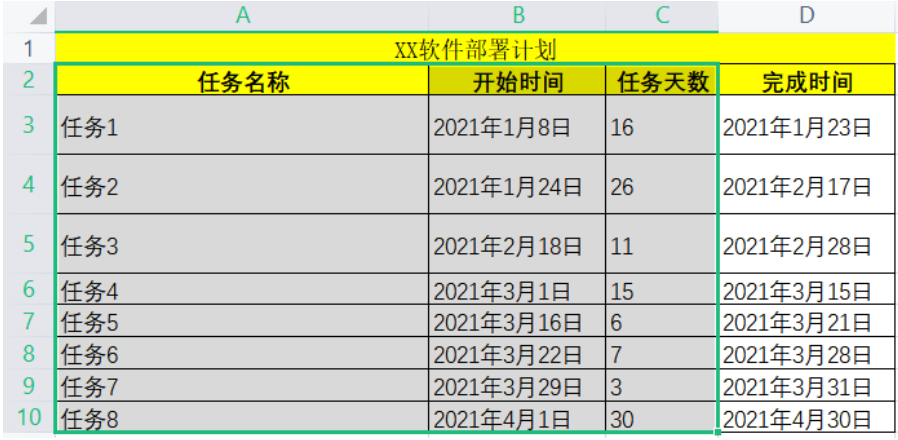

在制作之前，需要準備任務名稱，開始時間，任務天數的數據。

還要準備計算日期的最大值、最小值、差值和主要刻度線單位。

A.初始數值：

日期最大值：

鼠標左鍵選中“填寫好的日期”，右鍵設置單元格格式為“常規”，可計算出“開始時間”和“完成時間”的常規值。例如：2021年04月30日 這個個日期值，設置成常規值之后就變成 44316 了。

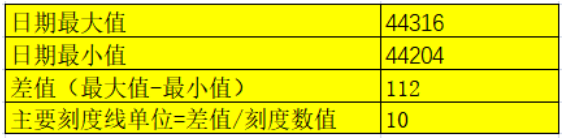

如下圖就是日期的最大值、最小值。

差值 = 最大值減去最小值。

主要刻度線單位 = 差值/刻度數目。

刻度數目：即橫坐標軸的個數，這里設定為11.2 ，即刻度單位=10。

準備工作完成后，接下來開始制作。

插入圖表

鼠標左鍵選中表格中的 任務名稱、開始時間、任務天數的數據

最后插入的堆積條形圖樣式，如下圖：

調整橫縱軸區域

系列名稱“開始時間”，系列值填入表格中開始時間的數據。

系列值：刪掉原先默認的數值，選中“開始時間”這一列的數值范圍里面的數值。

1）鼠標左鍵雙擊任務名稱所在的坐標軸。

“坐標軸選項”-“坐標軸位置”- 勾選“逆序類別”，把整個圖表上下調整。

鼠標左鍵雙擊上方坐標軸，“坐標軸選項”-“坐標軸”。

填入之前準備好的最小值、最大值、差值，調整坐標軸合適時間間隔。

2）鼠標左鍵雙擊條形前段紅色部分，“系列選項”-“填充與線條”-“無填充”。

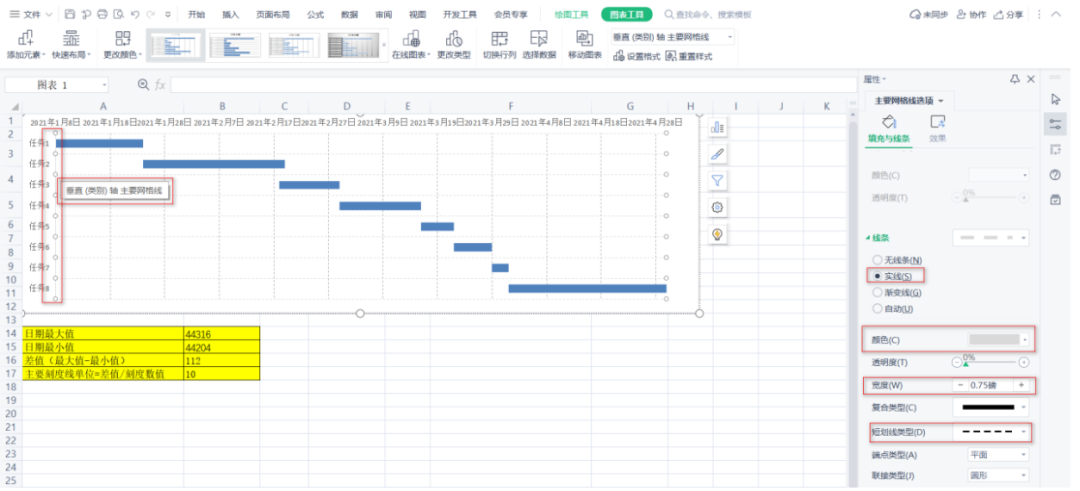

“網格線”-勾選“主要水平網格線”“主要垂直網格線”。

主要網格線選項，“填充與線條”-“線條（實線）”- “顏色（淺灰）”- “短劃線類型（短劃線）”。

水平和垂直網格線都需要進行設置。

4）雙擊條形圖，“填充與線條”，調整成自己需要的顏色。

5）到此，簡單的甘特圖制作完成
