Excel實戰技巧：動態的笑臉圖

Excel實戰技巧：動態的笑臉圖

無意中看到的一個技巧，非常有意思，稍作整理和修改，在這里和大家分享。

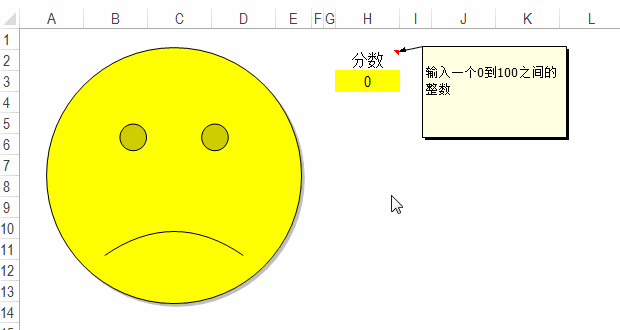

如下圖1所示，在工作表中繪制了一個笑臉圖，根據單元格H3中的數值來變換嘴唇的弧度。數值在0至50之間，是哭臉，超過50后就是笑臉了。

圖1

在單元格H3中，設置了數據有效性，只能在該單元格中輸入0至100之間的整數，如下圖2所示。

圖2

在笑臉所在的工作表模塊中，輸入代碼：

Private Sub Worksheet_Change(ByVal Target As Range)

On Error GoTo errHandler

Dim sh As Shape

Dim myMin As Double

Dim myMax As Double

Set sh = Shapes(“HappyFace”)

‘Excel 2003中,min=0.7181 max=0.8111

‘Excel 2007后,min=-0.04653 max0.04653

myMin = -0.04653

myMax = 0.04653

If Target.Address = “$H$3″ Then

Application.EnableEvents = False

sh.Adjustments.Item(1) _

= myMin + (myMax – myMin) * Target.Value/ 100

End If

exitHandler:

Application.EnableEvents = True

Exit Sub

errHandler:

MsgBox Err.Number & ” ” &Err.Description

GoTo exitHandler

End Sub

這里，添加了一段簡單的代碼，讓單元格H3中的數字連續改變，從而實現笑臉不斷變化，如下圖3所示。

圖3

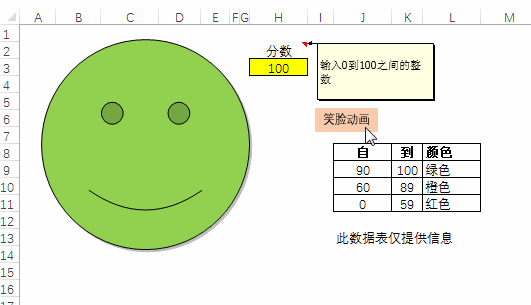

下面，我們讓笑臉隨著分數的變化，顏色也同時發生變化，如下圖4所示。

圖4

相應的工作表模塊代碼如下：

Private Sub Worksheet_Change(ByVal Target As Range)

On Error GoTo errHandler

Dim sh As Shape

Dim myMin As Double

Dim myMax As Double

Dim myColor As Long

Set sh = Shapes(“HappyFace”)

‘Excel 2003中, min=0.7181 max=0.8111

‘Excel 2007后, min=-0.04653 max=0.04653

myMin = -0.04653

myMax = 0.04653

If Target.Address = “$H$3″ Then

Application.EnableEvents = False

sh.Adjustments.Item(1) _

= myMin + (myMax – myMin) * Target.Value/ 100

‘修改形狀顏色

‘小于60% ?紅色

‘60%- 90% 橙色

‘90%-100% 綠色

Select Case Target.Value

Case Is >= 90: myColor _

= RGB(146, 208, 80) ‘綠色

Case Is >= 60: myColor _

= RGB(255, 192, 0) ‘橙色

Case Else: myColor _

= RGB(255, 0, 0) ‘紅色

End Select

sh.Fill.ForeColor.RGB = myColor

End If

exitHandler:

Application.EnableEvents = True

Exit Sub

errHandler:

MsgBox Err.Number & ” ” &Err.Description

GoTo exitHandler

End Sub

同樣，我們也可以設置一段代碼，讓笑臉連續變化，如下圖5所示。

圖5
