多部門環形圖加柱形圖組合圖:Excel圖表學習筆記

多部門環形圖加柱形圖組合圖:Excel圖表學習筆記

今天，我們將分析一組非常漂亮的圖表，它由一個柱形圖和一個環形圖組成，其中一個屬于一個輔助列。因為它是兩個不同的圖表加上修改后的形狀，難度相對較高。當您修改數據時，圖表將自動改變。讀完之后，你可以自己做。讓我們來看看具體的操作。

準備數據

數據如下圖所示，每個部門有一個圖表。當然，你也可以有很多部門。應該注意的是，這里的[總數]是B2C2的總和。

插入柱形圖

步驟1:選擇B2和C2單元格，然后選擇插入-圖表-推薦圖表-所有圖表-柱形圖，并選擇第一個也是最簡單的一個。

步驟2:縮小圖表框，然后取消所有元素，只留下數據標簽。

第三步：選擇整個圖表的[格式]，將圖表的[形狀填充]和[形狀輪廓]設置為無色！

插入圓環圖

步驟1:選擇D2和E2單元格，插入-圖表-推薦圖表-所有圖表-餅圖-圓環圖。

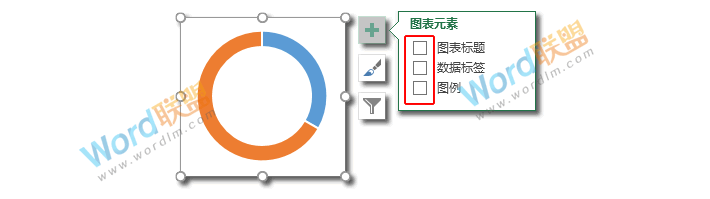

步驟2:將圖表縮小到合適的大小，然后取消所有元素。

步驟3:選擇圖表的100%一半，然后在[格式]選項卡上，將[形狀填充]和[形狀輪廓]的顏色設置為[無]。

步驟3:選擇圖表的另一半，并選中圖表元素中的數據標簽。然后選擇整個環形圖，單擊[格式]選項卡，并將[形狀填充]和[形狀輪廓]的顏色設置為[無]。

插入一個完美的圓圈

第一步：在[插入]選項卡上，在[形狀]中選擇[橢圓]，然后按住鼠標左鍵拖動出一個完美的圓。

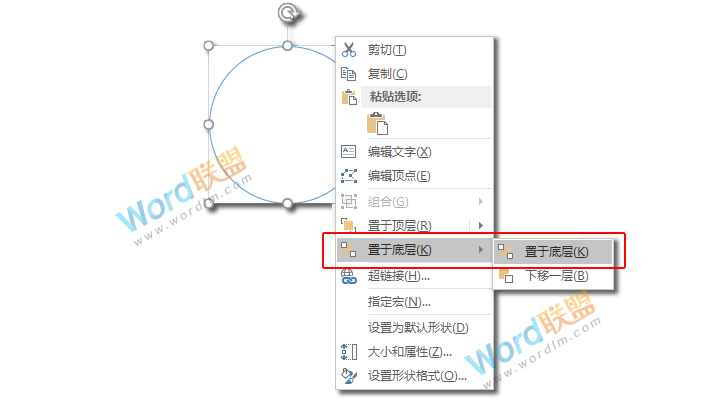

步驟2:選擇完美圓的[格式]，并將[形狀填充]設置為[白色]；[形狀和輪廓]給一種顏色。至于什么顏色，那取決于你自己的喜好。然后，用鼠標右鍵選擇圓圈并放在底部。

組合對象

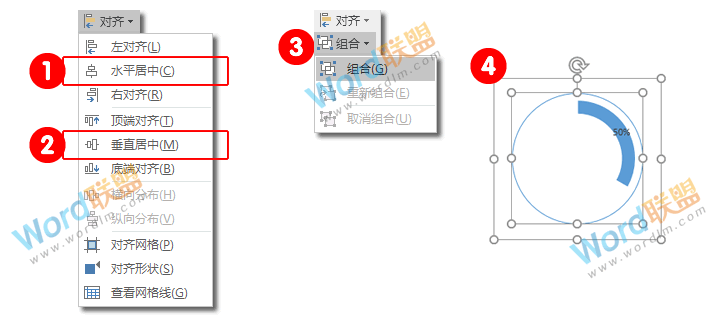

第一步：按住鼠標左鍵，同時選擇[圓]和[完美圓]。

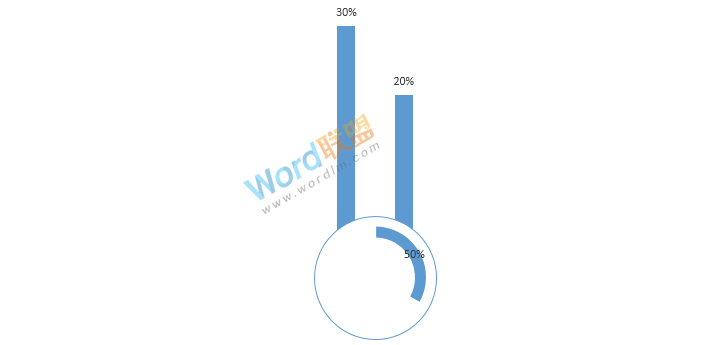

步驟3:調整圓形圖的大小，然后將其拖放到柱形圖的底部。事實上，它基本上沒問題，但是仍然有一些微妙的東西需要修改。

細節調整

第一步：給標簽添加一個標題，然后稍微調整一些地方，或者把它設置成你喜歡的任何顏色。我不會在這里多說什么，只要看看下面的圖片！

這張圖片會隨著數據的變化而變化！學習之后，從別人那里得出結論！我相信你已經完全掌握了這張圖表，你可以靈活地使用它來達到預期的效果。
