excel圖表制作：創建級聯列表框

excel圖表制作：創建級聯列表框

本文利用excel圖表記錄集技巧，創建級聯列表框。

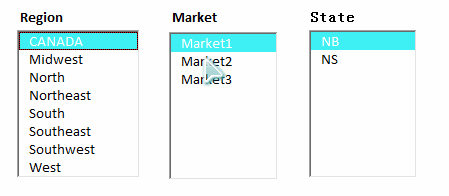

示例效果如下圖1所示。

圖1

正如上圖1所演示的，創建的一組列表框－Region，Market和State可以聯動工作。也就是說，如果選擇列表框Region中的某項，那么列表框Market和State僅顯示在所選擇的Region項中與該項關聯的值。同樣，選擇列表框Market中的某項，列表框State中僅顯示與Market項中與該項關聯的值。

解決方法

使用ADO記錄集為子列表框提取記錄，使用父列表框的值作為條件。在這種情況下，Region和Markets都是父列表框，因為它們影響如何提供下一級的值。Market和State作為子列表框，因為它們的值取決于其上一級列表框。

在本示例中，創建一個函數，接受子列表框作為其參數，然后使用該列表框判斷提取什么數據以及填充哪個列表框。

打開VBE，插入一個標準模塊，輸入下列代碼：

Function CascadeChild(TargetChild As OLEObject)

Dim Myconnection As Connection

Dim Myrecordset As Recordset

Dim Myworkbook As String

Dim strSQL As String

Set Myconnection = NewConnection

Set Myrecordset = NewRecordset

‘識別要引用的工作簿

Myworkbook =Application.ThisWorkbook.FullName

‘打開對該工作簿的連接

Myconnection.Open”Provider=Microsoft.Jet.OLEDB.4.0;” & _ ? ?“Data Source=”& Myworkbook & “;” & _ ? ?“ExtendedProperties=Excel 8.0;” & _ ? ?“Persist SecurityInfo=False”

‘確定正確的SQL語句，在父列表框中使用該值作為查詢的參數

Select CaseTargetChild.Name

Case Is =”lstMarket”

strSQL = “SelectDistinct [Market] AS [tgtField] from [Sheet1$A1:C40] Where [Region]='”& Sheet1.lstRegion.Value & “‘”

Case Is =”lstState”

strSQL = “SelectDistinct [State] AS [tgtField] from [Sheet1$A1:C40] Where [Market]='”& Sheet1.lstMarket.Value & “‘”

End Select

‘裝載查詢到記錄集中

Myrecordset.Open strSQL,Myconnection, adOpenStatic

‘填充目標子列表框

With TargetChild.Object

.Clear

Do

.AddItemMyrecordset![tgtField]

Myrecordset.MoveNext

Loop UntilMyrecordset.EOF’自動選擇列表框中的第一個值

.Value = .List(0) ? ?End With

‘清理 ? ?Myconnection.Close

Set Myrecordset = Nothing

Set Myconnection =Nothing

End Function

每個父列表框的OnClick事件只是簡單地調用上面的函數，傳遞目標子列表框作為函數的參數：

Private Sub lstMarket_Click() ? ?CallCascadeChild(ActiveSheet.OLEObjects(Sheet1.lstState.Name))End Sub Private Sub lstRegion_Click() ? ?Call CascadeChild(ActiveSheet.OLEObjects(Sheet1.lstMarket.Name))End Sub

說明

1.示例中使用的是ActiveX列表框控件。

2.需要在VBE中設置對Microsoft ActiveX Data Objects Library的引用，如下圖2所示。

圖2
