excel圖表制作：給多個數據系列添加趨勢線的加載宏

excel圖表制作：給多個數據系列添加趨勢線的加載宏

我們手工給多個散點圖系列添加了一條趨勢線，如下圖 1 所示。

圖 1

在圖表中，最開始有 3 個數據系列，其公式分別為：

=系列（Sheet1！$ C $ 2，Sheet1！$ B $ 3：$ B $ 11，Sheet1！$ C $ 3：$ C $ 11,1）

=系列（Sheet1！$ E $ 2，Sheet1！$ D $ 3：$ D $ 11，Sheet1！$ E $ 3：$ E $ 11,2）

=系列（Sheet1！$ G $ 2，Sheet1！$ F $ 3：$ F $ 11，Sheet1！$ G $ 3：$ G $ 11,3）

注意，圖表的系列公式一般有 4 個參數：

= SERIES（系列名稱，X 值，Y 值，繪圖順序值）

后來，我們添加了一個所謂的“趨勢線”的新系列，合并了原來的 3 個系列的 X 值和 Y 值，其公式為：

= SERIES（“ 趨勢線”，

（Sheet1！$ B $ 3：$ B $ 11，Sheet1！$ D $ 3：$ D $ 11，Sheet1！$ F $ 3：$ F $ 11），

（Sheet1！$ C $ 3：$ C $ 11，Sheet1！$ E $ 3：$ E $ 11，Sheet1！$ G $ 3：$ G $ 11），

4）

組成 X 值和 Y 值的多個單元格區域被包含在括號中。

下面，我們使用 VBA 代碼來自動添加趨勢線。

代碼執行的操作是對圖表中的系列進行計數，依次讀取每個系列公式，分解其參數，然后將單獨的 X 和 Y 值連接為組合的 X 和 Y 值。接著，代碼將應用系列公式的參數添加新系列，隱藏標記并添加趨勢線。

Sub ComputeMultipleTrendline() If Not ActiveChart Is Nothing Then With ActiveChart Dim ixSeries As Long For ixSeries = 1 To .SeriesCollection.Count Dim SeriesFormula As String SeriesFormula = ActiveChart.SeriesCollection(ixSeries).Formula SeriesFormula = Mid$(SeriesFormula, InStr(SeriesFormula, “(“)+ 1) SeriesFormula = Left$(SeriesFormula, Len(SeriesFormula) – 1) Dim SeriesArgs As Variant SeriesArgs = Split(SeriesFormula, “,”) Dim XAddress As String, YAddress As String XAddress = XAddress & SeriesArgs(LBound(SeriesArgs) + 1) &”,” YAddress = YAddress & SeriesArgs(LBound(SeriesArgs) + 2) &”,” Next XAddress= “=(” & Left$(XAddress, Len(XAddress) – 1) & “)” YAddress= “=(” & Left$(YAddress, Len(YAddress) – 1) & “)” With ActiveChart.SeriesCollection.NewSeries .Name =”趨勢線” .XValues = XAddress .Values= YAddress .Format.Line.Visible = False .MarkerStyle = xlMarkerStyleNone With.Trendlines.Add.Format.Line .DashStyle = msoLineSolid .ForeColor.ObjectThemeColor = msoThemeColorText1 .ForeColor.Brightness= 0 EndWith End With End With End If End Sub

在工作表中選取圖表，運行上述代碼，可以看到圖表中自動添加了一條趨勢線。

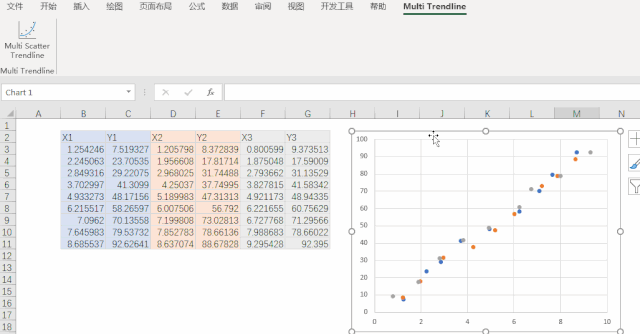

安裝該加載宏后， Excel 功能會添加一個稱為“ Multi Trendline” 的選項卡，帶有一個稱為“ Multi ScatterTrendline ”的命令按鈕，如下圖 2 所示。

圖 2

在工作表中選擇圖表，運行“ Multi Scatter Trendline”命令，會彈出一個對話框，可以選擇要添加趨勢線的圖表數據系列前的標記，如下圖 3 所示。

圖 3

選擇要添加趨勢線的數據系列后，依次“確定”按鈕，圖表中會自動繪制一條趨勢線，如下圖 4 所示。

圖 4
