excel圖表制作：繪制時間線圖

excel圖表制作：繪制時間線圖

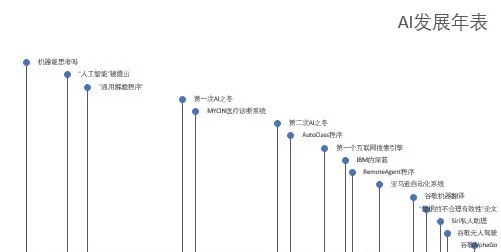

如下圖1所示，通過Excel圖表展現了AI發展的歷史。

圖1

這個圖表使用的是Excel散點圖技術，繪制起來很簡單。

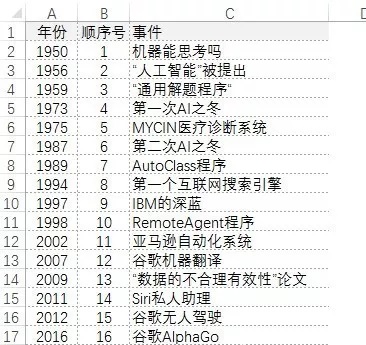

圖表所使用的數據如下圖2所示。

圖2

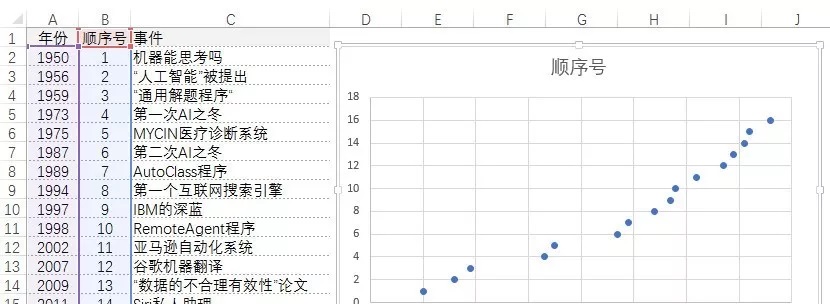

選擇數據單元格區域A1:B17，單擊功能區“插入”選項卡“圖表”組中的“散點圖”，得到原始圖表如下圖3所示。

圖3

選取垂直坐標軸，設置其格式。將橫坐標軸交叉中的”最大坐標軸值“選中，選取”逆序刻度值“前的復選框，如下圖4所示。

圖4

選取水平坐標軸，設置其格式。將坐標軸最小值設置為1950，最大值設置為2015，單位間隔為5，如下圖5所示。

圖5

給數據系列添加標簽，并設置數據標簽格式。選取“標簽選項”中的“單元格中的值”前的復選框，并選擇工作表中的單元格區域C2:C17，得到如下圖6所示的結果。

圖6

刪除圖表中的網格線和垂直坐標軸，添加圖表標題并設置標簽合適的字號大小，得到的圖表如下圖7所示。

圖7

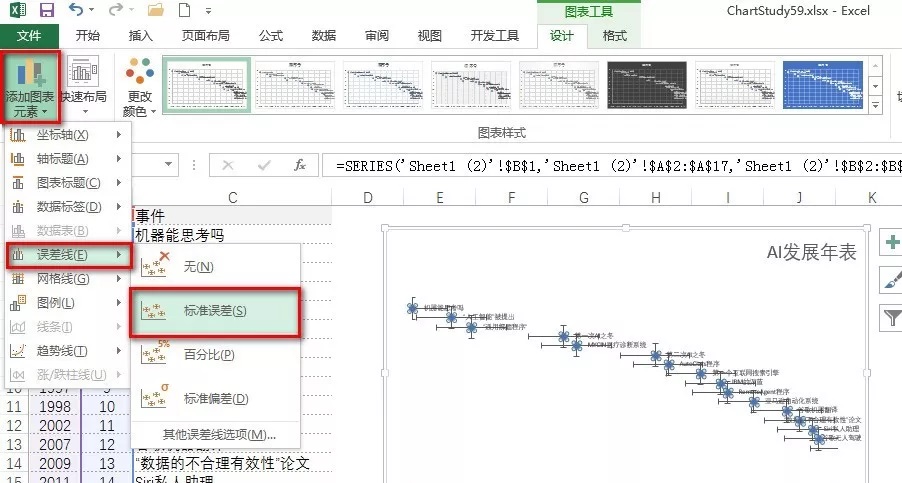

選取圖表系列，單擊功能區“圖表工具”選項卡中“設計”選項卡的“添加圖表元素—誤差線—標準誤差”，如下圖8所示。

圖8

刪除X誤差線，并選取Y誤差線，設置其垂直誤差線為“正偏差”，末端樣式為“無末端”，誤差值為“固定值”，值為50，如下圖9所示。

圖9

設置其水平軸刻度線標記，主要類型為“外部”，次要類型為“內部”，最后的結果如下圖10所示。

圖10
