excel圖表制作：繪制溫度計圖來跟蹤進度

excel圖表制作：繪制溫度計圖來跟蹤進度

我們可以在Excel中繪制一個模擬的溫度計，用來形象地跟蹤某項任務的進度，如下圖1所示。

圖1

準備數據

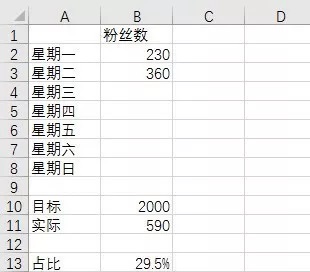

假設想要在一周內將新增數突破到2000，我們制作了一個用于統計每天增加數的記錄表，如下圖2所示，在每天后面填上每天增加數，單元格B10是要達到的目標數，單元格B11是單元格區域B2:B8之和（即=SUM(B2:B8)），單元格B3是實際與目標之比（即=B11/B10）。

圖2

繪制圖表

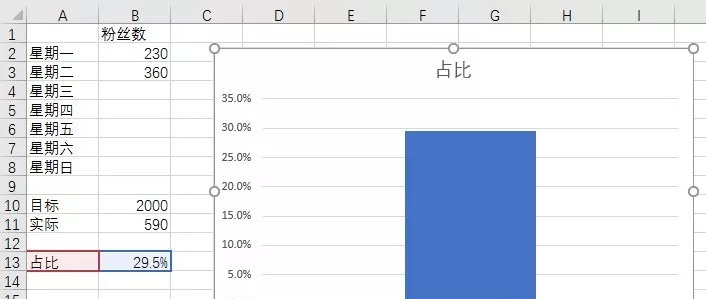

步驟1：選擇單元格B13。單擊功能區“插入”選項卡“圖表”組中的“簇狀柱形圖”，得到如下圖3所示的圖表。

圖3

步驟2：選取并按Delete鍵刪除水平（類別）軸，刪除水平網格線和圖表標題，結果如下圖4所示。

圖4

步驟3：添加數據標簽并進行設置，結果如下圖5所示。

圖5

步驟4：選取數據系列，設置“間隙寬度”為0%，使柱形圖占據繪圖區域的整個寬度。

圖6

步驟5：選擇垂直坐標軸，設置其邊界最小值為0，最大值為1，“主刻度線類型”為“外部”，如下圖7所示。

圖7

步驟6：選擇繪圖區，設置其顏色為淺灰色，如下圖8所示。

圖8
