excel圖表如何制作耐力輪圖

excel圖表如何制作耐力輪圖

如果想要比較實際效果與目標效果（或預算與實際）之間的差異，特別是差異大于100%時，則此類耐力輪圖表效果很好，如下圖1所示。

圖1

示例數據

示例數據如下圖2所示，通過實際與目標的比值，得到實際占目標的百分率。

圖2

計算下圖3所示單元格區域C9:E10中的6個值，其中：

單元格C9：=MIN(1,$C$6)

單元格D9：=IF($C$6>1,MIN($C$6-1,1),0)

單元格E9：=IF($C$6>2,MIN($C$6-2,1),0)

單元格C10：=1-C9，拖至單元格E10

圖3

繪制圖形

步驟1：制作圓環圖

選擇數據區域B8:E10，插入圓環圖，結果如下圖4所示。

圖4

步驟2：將最內側的圓轉換成餅圖

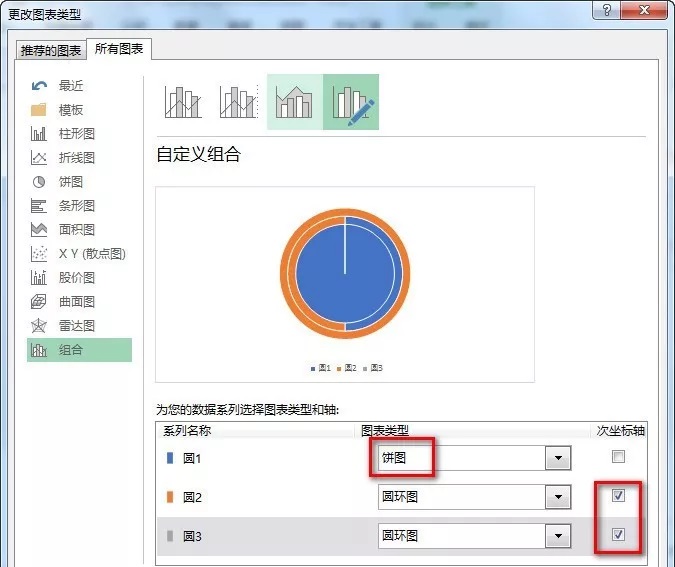

選取系列“圓1”，單擊右鍵，在快捷菜單中選擇“更改圖表系列類型”命令，將系列“圓1”的圖表類型修改為“餅圖”，同時選取系列“圓2“、”圓3“的次坐標軸復選框，如下圖5所示。

圖5

此時圖表效果如下圖6所示。

圖6

步驟3：設置顏色

設置”填充“部分為一種顏色，設置”間隙“部分為白色。

仔細選擇圖表上的單個點（共有6個點），然后設置顏色。可能需要修改“實際”值才能看到間隙部分，因為某些點的間隙部分為零。

設置完后的圖表如下圖7所示。

圖7

步驟4：清理并添加標簽

移除任何不必要的圖表元素，包括標題、圖例等。

選擇圖表，在其中添加一個圓形并將其移動到圖表中心，使用白色對其進行填充并鏈接到百分率值所在的單元格。

最后的圖表效果如下圖8所示。

圖8
