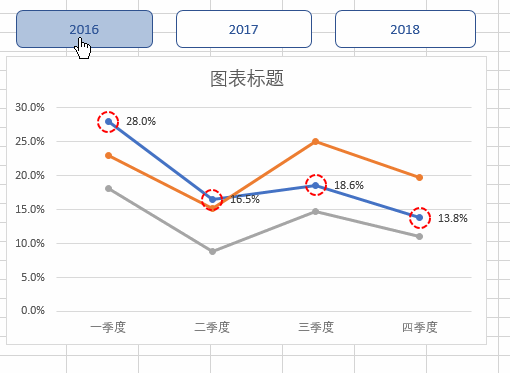

本文分享一個動態圖表示例，效果如下圖1所示。當按下工作表中不同的按鈕時，圖表會自動更新，高亮顯示相應數據系列的數據點。

圖1

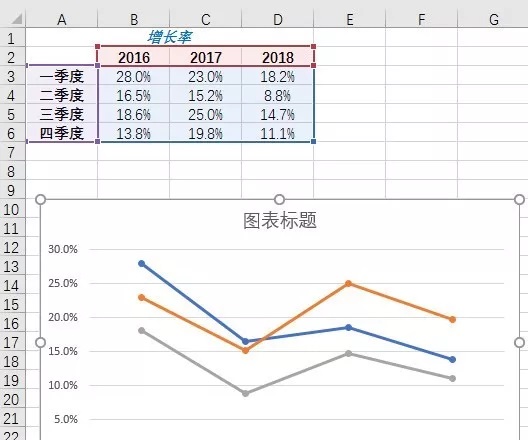

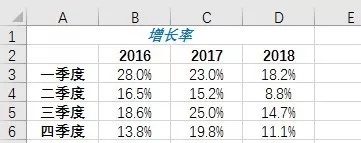

制作圖表的數據如下圖2所示。

圖2

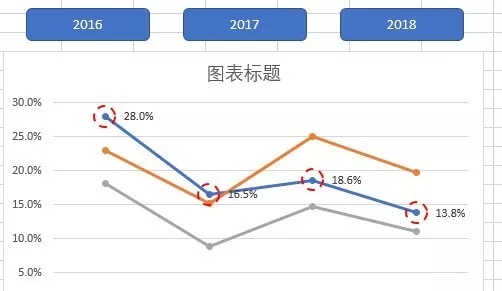

步驟1：繪制圖表。選擇數據單元格區域A2:D6，單擊功能區選項卡“插入—圖表—帶數據標記的折線圖”，結果如下圖3所示。

圖3

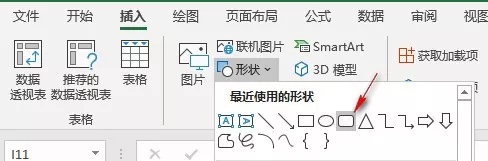

步驟2：繪制形狀按鈕。單擊功能區選項卡“插入—形狀—圓角矩形”，如下圖4所示。

圖4

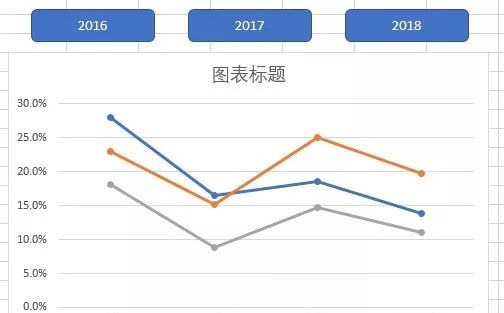

在工作表中插入一個圓角矩形，添加文本。同樣的操作，再插入2個圓角矩形，并添加文本。將這三個圓角矩形放置到圖表上方并排列整齊，如下圖5所示。

圖5

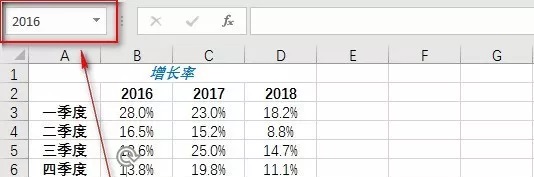

步驟3：給圓角矩形按鈕命名。選擇文本為2016的圓角矩形形狀，在工作表左上角的名稱框中輸入“2016”，如下圖6所示。

圖6

同樣的操作，給文本為2017和2018的圓角矩形形狀分別命名為“2017”和“2018”。

步驟4：利用公式提取數據。

1.在單元格F2中輸入“2016”。

2.在單元格F3中輸入公式：

=INDEX($B$3:$D$6,ROWS($E$3:E3),MATCH($F$2,$B$2:$D$2,0))

3.選擇單元格F3，下拉至單元格F6，填充公式。

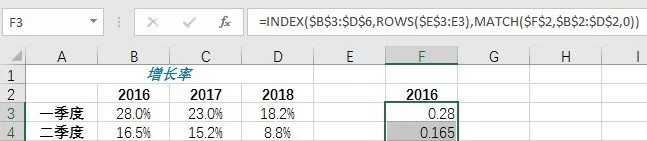

結果如下圖7所示。

圖7

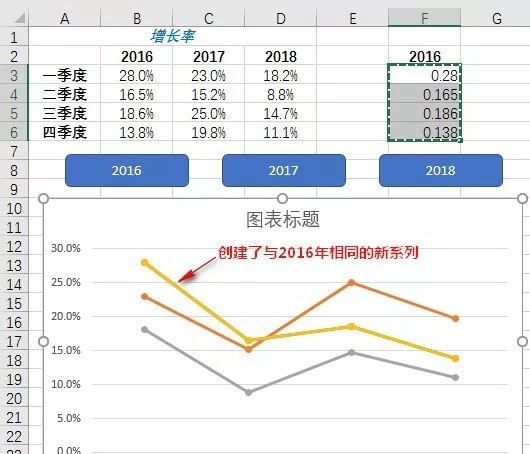

步驟5：在圖表中添加并格式化新系列。選擇單元格區域F3:F6并復制（按Ctrl+c組合鍵），選中圖表并粘貼（按Ctrl+v組合鍵）。此時，在圖表中創建了與某一年份相同的數據系列，只是顏色不同，如下圖8所示。

圖8

1.選取剛創建的新系列，單擊右鍵，選取“設置數據系列格式”命令，設置線條為“無線條”，如下圖9所示。

圖9

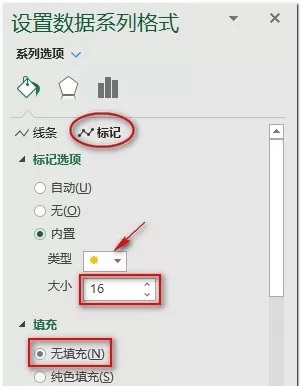

2.在標記選項中，設置內置類型為“圓形”，填充為“無填充”如下圖10所示。

圖10

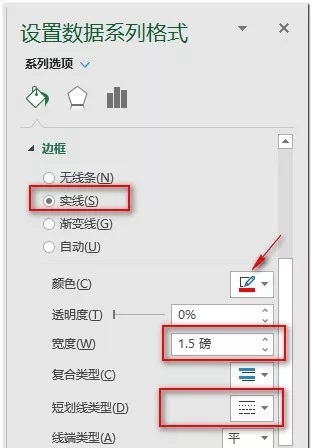

3.繼續設置該系列的數據標記邊框格式，設置邊框為“實現”，顏色為紅色，寬度1.5磅，線型為“短劃線”，如下圖11所示。

圖11

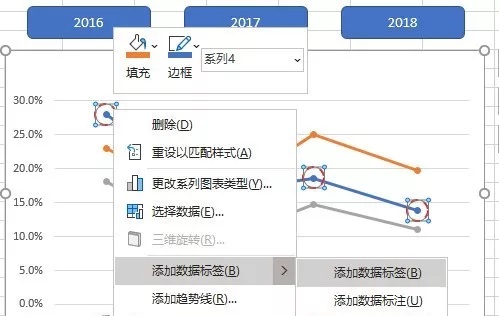

4.選中數據標記，單擊右鍵，添加數據標簽，如下圖12所示。

圖12

5.選中添加的數據標簽，設置其數字格式為百分比，結果如下圖13所示。

圖13

步驟6：編寫VBA代碼。

1.按Alt+F11組合鍵，打開VBE編輯器，插入標準模塊并在其中輸入下面的代碼：

Sub SelectYear2016()

Range(“F2”).Value = 2016

ActiveSheet.Shapes(“2016”).Fill.ForeColor.RGB = RGB(176, 196,222)

ActiveSheet.Shapes(“2017”).Fill.ForeColor.RGB = RGB(255, 255,255)

ActiveSheet.Shapes(“2018”).Fill.ForeColor.RGB = RGB(255, 255,255)

End Sub

Sub SelectYear2017()

Range(“F2”).Value = 2017

ActiveSheet.Shapes(“2016”).Fill.ForeColor.RGB = RGB(255, 255,255)

ActiveSheet.Shapes(“2017”).Fill.ForeColor.RGB = RGB(176, 196,222)

ActiveSheet.Shapes(“2018”).Fill.ForeColor.RGB = RGB(255, 255,255)

End Sub

Sub SelectYear2018()

Range(“F2”).Value = 2018

ActiveSheet.Shapes(“2016”).Fill.ForeColor.RGB = RGB(255, 255,255)

ActiveSheet.Shapes(“2017”).Fill.ForeColor.RGB = RGB(255, 255,255)

ActiveSheet.Shapes(“2018”).Fill.ForeColor.RGB = RGB(176, 196,222)

End Sub

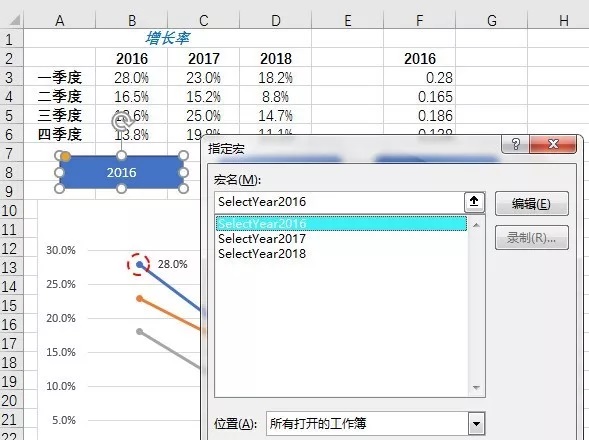

2.給圓角矩形指定宏。選取文本為2016的矩形并單擊右鍵，單擊“指定宏”命令，在“指定宏”對話框中選取SelectYear2016，如下圖14所示。

圖14

同樣，為其它兩個形狀指定相應的宏。

至此，圖表制作完成。當你單擊圖表上方的矩形按鈕時，就會出現前面圖1所示的效果。
