excel圖表繪制雙層面板折線圖

excel圖表繪制雙層面板折線圖

介紹過幾個繪制面板圖的示例。這里，再來學習一下繪制面板圖的基本技巧

示例使用的數據如下圖1所示。

圖1

選擇數據區域A1:C7，繪制折線圖如下圖2所示。

圖2

選擇“次坐標軸”數據系列中，單擊右鍵，在快捷菜單中選取命令“設置數據系列格式”命令，如下圖3所示。

圖3

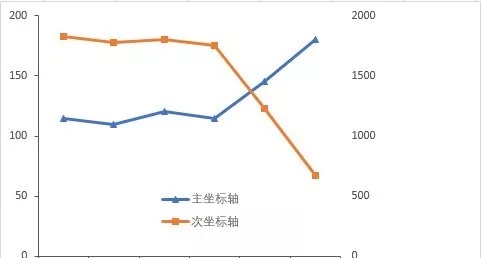

選擇將數據系列繪制在“次坐標軸”，設置垂直坐標軸刻度值，此時的圖表如下圖4所示。

圖4

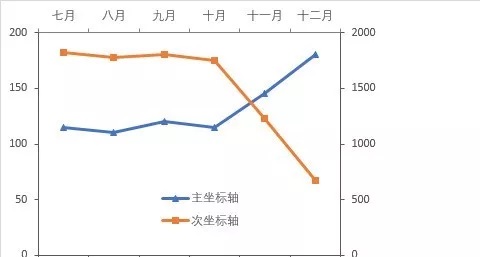

選擇圖表，在功能區“圖表設計”選項卡中，單擊“添加圖表元素——坐標軸——次要橫坐標軸”，結果如下圖5所示。

圖5

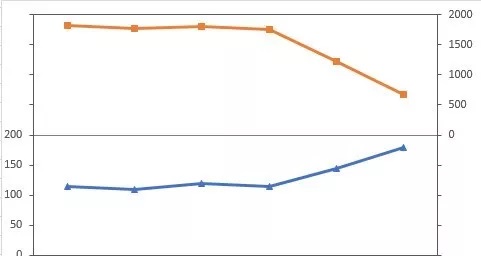

設置主坐標軸在面板底層，其垂直軸數值范圍設置為0至400。設置次坐標軸在面板頂層，其垂直軸數值范圍設置為-2000至2000。這樣，將兩條折線分別放置在圖表的上下層中，如下圖6所示。

圖6

使用次要水平坐標軸作為面板的分隔線。單擊功能區“格式”選項卡中的“當前所選內容”組上方下拉列表中的“次坐標軸垂直（值）軸”，選取圖表的次要垂直坐標軸。然后單擊“設置所選內容格式”按鈕，將橫坐標軸交叉設置為“自動”，如下圖7所示。

圖7

接著，將其標簽刻度和位置都設置為“無”。此時，圖表如下圖8所示。

圖8

將繪圖區邊框添加顏色，讓面板圖上方封閉，結果如下圖9所示。

圖9

最后，對垂直軸標簽應用數字格式設置，使得主垂直軸下方顯示刻度數，次垂直軸上方顯示刻度數。

選擇主垂直軸，設置標簽數字格式如下圖10所示。

圖10

同樣，選擇次垂直軸，設置標簽數字格式為：0;;0;。

此時的圖表如下圖11所示。

圖11

在次坐標軸數據系列的第2個數據點、主坐標軸數據系列的第4個數據點添加標簽，適當調整圖表的大小，結果如下圖12所示。

圖12
