excel圖表怎么創建動畫商業圖表

excel圖表怎么創建動畫商業圖表

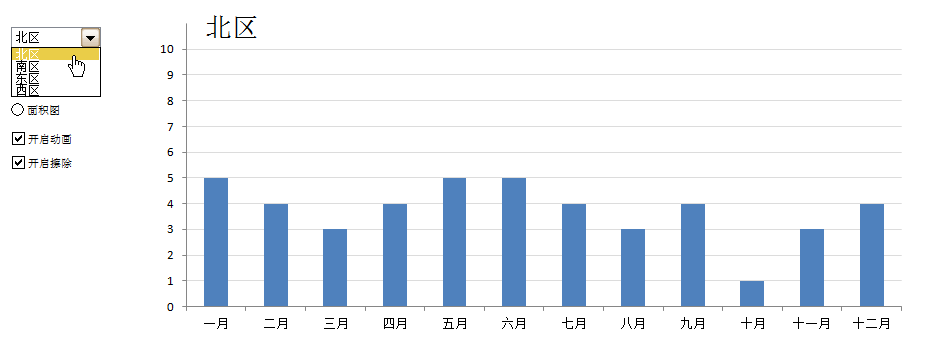

本文主要介紹如何將動畫應用于商業圖表，如下圖1所示。

圖1

制作圖表的示例數據如下圖2所示的工作表：

圖2

在工作表中放置幾個表單控件并設置相應的格式，如圖3所示。

圖3

其中，“下拉框”控件的控件格式設置如圖3，數據源區域?yàn)閳D2所示工作表的單元格區域A43:A46，所選值鏈接到單元格B37。

下面的3個選項按鈕鏈接到名為“chart_type”的單元格。

最后的“開啟動畫”復選框鏈接到名為“b_animation”的單元格；“開啟擦除”復選框鏈接到名為“b_easing”的單元格。

如圖4所示，在單元格區域B33:B39中放置圖3中的控件值、設置圖表動畫的步驟以及圖表標題。單元格區域D33:D39中為列B中對應單元格所定義的名稱。

圖4

其中，單元格B39所定義的名稱為一個命名公式：

=INDEX($A$43:$A$46,record_index)

圖5列出了工作簿中所有定義的名稱：

圖5

其中，old和switch_to_record是在運行VBA代碼時添加的。

VBA代碼如下：

PrivatebFinished As Boolean

PublicSub AnimateChart()

Dim i As Integer

bFinished = False

ThisWorkbook.Names.Add “old”,[chart_values]

ThisWorkbook.Names.Add”switch_to_record”, [record_index].Value

If [b_animation] Then

For i = 1 To [animation_steps]

[step] = i

DoEvents

If bFinished Then Exit For

Next i

End If

bFinished = True

EndSub

PublicSub ChangeChartType()

Const CHART_TYPE_COLUMN = 1

Const CHART_TYPE_LINE = 2

Const CHART_TYPE_AREA = 3

WithWorksheets(“demo”).ChartObjects(1).Chart

Select Case [chart_type]

Case CHART_TYPE_COLUMN

.ChartType = xlColumnClustered

Case CHART_TYPE_LINE

.ChartType = xlLineMarkers

Case CHART_TYPE_AREA

.ChartType = xlArea

End Select

End With

EndSub

其中，ChangeChartType過程關聯到選項按鈕，用于更改圖表類型；AnimateChart過程關聯到下拉框，用于實現選擇不同數據時的圖表動畫效果。

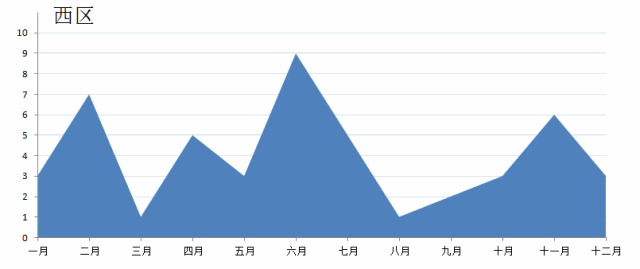

最后的效果如下圖6所示。

圖6
