這是Daniel Ferry開發的一款Excel仿真游戲中所用到的足球場，他詳細介紹了足球場的制作過程，下面與大家分享。

本文繪制完成的足球場如下圖1所示。

圖1

制作圖表的示例數據可以在本底部發送消息：Excel動畫圖2，下載原始數據工作簿。工作簿中有兩個工作表：setup和data，其中的部分數據如下圖2所示。

圖2

首先，新建一個工作表，并修改其名稱為“chart”，用于繪制足球場圖。

設置該工作表單元格背景色。單擊工作表左上角，選擇工作表所有單元格，單擊填充顏色——其他顏色，在“顏色”對話框的“自定義”選項卡中，設置RGB為：109、109、109。

在“插入”選項卡中，選擇“圖表”組中的“散點圖——帶直線的散點圖”，插入一個新圖表（雖然還沒有數據）。在“圖表工具”選項卡組的“格式”選項卡中，設置該圖的高度：7.06cm，寬度26.16cm。接著，在該圖表區域中單擊鼠標右鍵，選擇“設置圖表區域格式”，在“設置圖表區格式”對話框的“填充”選項卡中，選取“純色填充”，透明度為0%，再單擊“顏色”下拉按鈕，選擇“其他顏色”，在“標準”中單擊正中間的白色，單擊“確定”按鈕。

現在，我們準備來一個用來創建圖表的空白畫布。

你可能認為通過在繪圖區域上設置填充來創建綠色草皮，這可能會存在問題，即會使用綠色填充整個繪圖區，這意味著末區將被綠色草皮掩蓋。此外，我的圖表顯示進球將被踢出末區進入寬闊的白色邊框。對于這種情況的唯一方法是將繪圖區一直延伸到圖表區的極限寬度，但是接下來我們需要在草地上為白色邊框額外添加遮罩。

另一個問題是在場地中央的主隊標志。如果我們使用填充繪圖區來得到草地，那么需要將標志作為圖表區的背景。這將標志從球場中分離出來。如果圖表區不斷調整大小，則需要注意將標志重新放置在足球場的中間。這也意味著大部分的圖表區必須有透明的背景。我們可以很好地利用純白色的背景，但是整個圖表的透明背景需要更多的遮罩。更好的策略是將標志作為繪圖區的背景，使其與足球場結合。這樣做消除了通過填充創建草皮的可能性，因為填充可以是顏色、漸變、紋理或圖片，只能是其中之一，不能合并。

解決方案是通過繪制一個無間隙的非常寬的錯誤欄來代表草地，實際上這是一種相當通用的技術，用來自由地繪制草皮上的兩個末區和所有的線條標記。因為草皮是我們在足球場上所有需要繪制的東西的底層，因此要首先繪制。

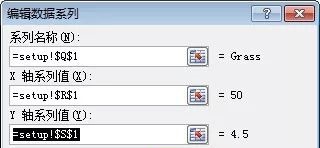

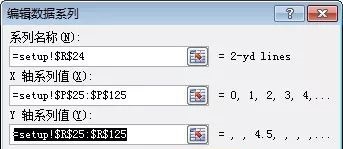

在工作表Setup中，可以找到為場地定義的數據。單元格區域Q1:S1含有繪制草皮的數據。在新建的工作表chart中，單擊剛創建的空白圖表，單擊功能區中的“設計”選項卡，單擊“選擇數據”。添加新系列，系列名稱為：=setup!$Q$1，X值設置為：=setup!$R$1，Y值設置為：=setup!$S$1，如圖3所示。

圖3

注意到，Excel在圖表上繪制了一堆東西，然而，這些繪制的東西都不是我們所需要的。因此，需要清理圖表。單擊圖表標題（應該是“Grass”），將其刪除。同樣，單擊圖例并刪除。在功能區中單擊“布局”選項卡，單擊“網格線——主要橫網格線——無”。

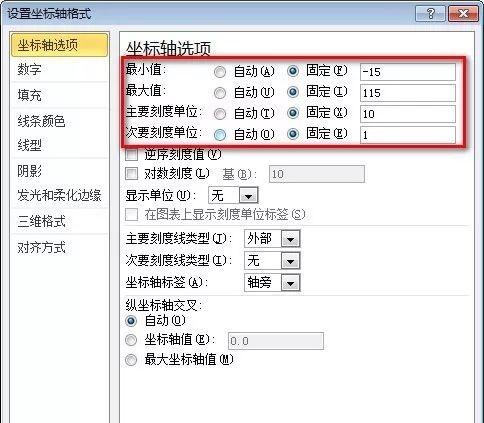

在圖表底部的水平軸上單擊右鍵，選擇“設置坐標軸格式”。在“設置坐標軸格式”對話框的“坐標軸選項”中，設置前面4項為固定值：最小值=-15，最大值=115，主要刻度單位=10，次要刻度單位=1。如圖4所示。

圖4

關閉“設置坐標軸格式”對話框，按Del鍵刪除水平軸。這樣做并沒有真正刪除該坐標軸，只是讓其消失，在需要時可讓其重新顯示。

在圖表左側的垂直軸上單擊右鍵，選擇“設置坐標軸格式”。在“設置坐標軸格式”對話框的“坐標軸選項”中，設置前面4項為固定值：最小值=0，最大值=9，主要刻度單位=1，次要刻度單位=1。如圖5所示。

圖5

關閉“設置坐標軸格式”對話框，按Del鍵刪除垂直軸。

調整繪圖區的大小，使其鋪滿圖表區。

下面，需要在足球場中央添加主隊標志。使用繪圖區來完成這項任務。圖6為主隊標志，將其保存到文件夾中。

圖6

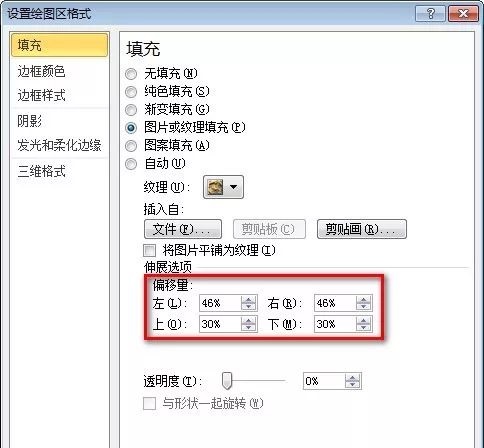

選取繪圖區，單擊功能區中的“格式”選項卡。選擇“形狀填充——圖片”，插入圖6所示的圖片。此時，該圖片會充滿整個繪圖區。打開“設置繪圖區格式”對話框，在“填充”選項卡中對“伸展選項”設置“偏移量”：左=46%，右=46%，上=30%，下=30%。如圖7所示。

圖7

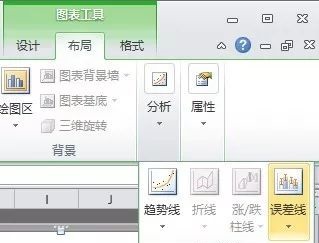

現在，我們可以來繪制草地了。選中圖表，單擊“圖表工具”的“布局”選項卡中“分析”組中的“誤差線”，如圖8所示。

圖8

選擇其中的“標準誤差誤差線”，在Grass系列中添加了X誤差線和Y誤差線。我們僅需要Y誤差線，因此刪除X誤差線。在功能區中的“當前所選部分”組中，單擊上面的組合框，選擇“系列Grass X誤差線”，按DEL鍵。接著選擇“系列Grass Y誤差線”，單擊組合框下面的“設置所選內容格式”。在“設置誤差線格式”對話框的“垂直誤差線”選項卡中，設置“方向”為“正負偏差”，“末端樣式”為“無線端”，“誤差量”中的“百分比”為101%。

圖9

現在，應該看到在50碼線處有一個垂直條，這就是我們足球場中的草。

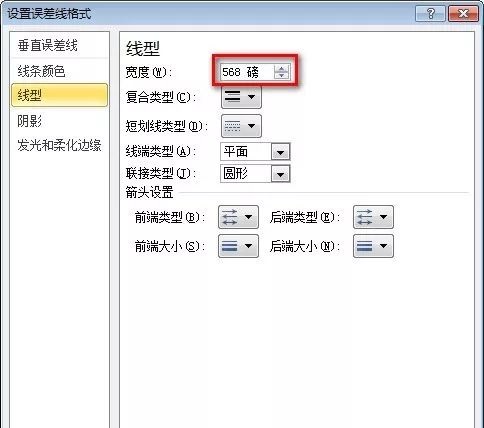

在“設置誤差線格式”對話框中選取“線型”選項卡，設置“寬度”為568磅。如圖10所示。

圖10

下面對草地設置顏色。

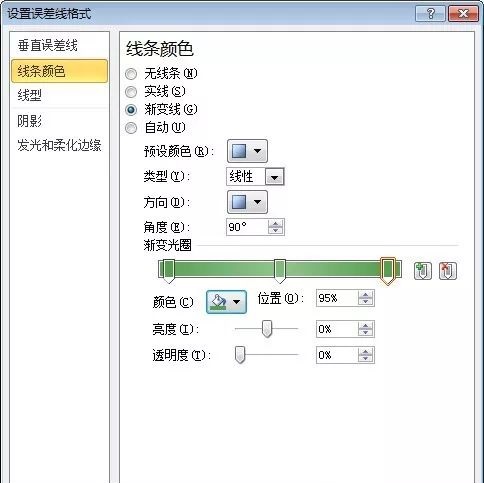

如圖11所示，單擊“設置誤差線格式”左側的“線條顏色”選項卡，選取“漸變線”，類型為“線性”，角度為“90度”，漸變光圈1的位置為4%，透明度為5%，顏色值的RGB為：86、158、80。

圖11

漸變光圈3的設置與漸變光圈1基本相同，除了將位置設為95%及透明度為0%。

漸變光圈2的設置為：位置50%，透明度13%，顏色RGB為127、188、122。

此時的圖表看起來如下圖12所示：

圖12

下面在足球場中添加5碼線。

圖13

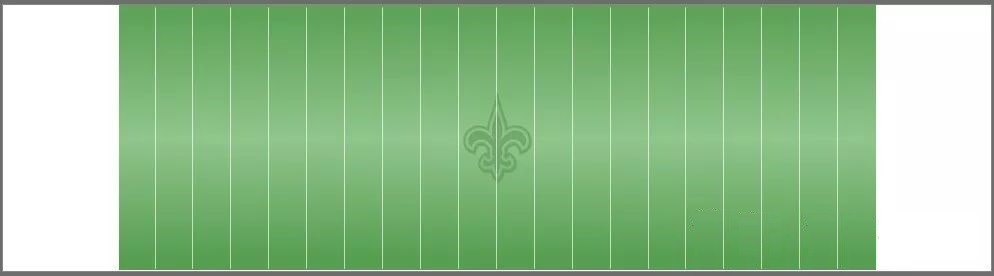

單擊功能區中的“布局”選項卡，在“當前所選內容”組的組合框中選擇“系列 5-yd lines”。在“分析”組中單擊“誤差線——標準誤差誤差線”，添加誤差線。刪除X誤差線，選擇Y誤差線，單擊組合框下的“設置所選內容格式”。在“設置誤差線格式”的“垂直誤差線”選項卡中，選取“方向”為“正負偏差”，“末端樣式”為“無線端”，“誤差量”的“百分比”為98.4%。在“線條顏色”選項卡中，選取“實線”，透明度為35%，顏色為純白色。在“線型”選項卡中，設置寬度為1.25磅。單擊“關閉”按鈕，此時的圖表如下圖14所示。

圖14

下面來添加2碼線。

圖15

單擊功能區中的“布局”選項卡，在“當前所選內容”組的組合框中選擇“系列 2-yd lines”。在“分析”組中單擊“誤差線——標準誤差誤差線”，添加誤差線。刪除X誤差線，選擇Y誤差線，單擊組合框下的“設置所選內容格式”。在“設置誤差線格式”的“垂直誤差線”選項卡中，選取“方向”為“正負偏差”，“末端樣式”為“無線端”，設置“誤差量”的“固定值”為0.12。在“線條顏色”選項卡中，選取“實線”，透明度為35%，顏色為純白色。在“線型”選項卡中，設置寬度為1.25磅。單擊“關閉”按鈕，此時的足球場中應該有兩條細小的線條，一條在最左邊，另一條在另一端的草地上。

下面添加散列標記。

有4條散列標記系列，因此下面的過程要重復4次。

單擊功能區中的“布局”選項卡，在“當前所選內容”組的組合框中選擇“系列Hash 1”。在“分析”組中單擊“誤差線——標準誤差誤差線”，添加誤差線。刪除X誤差線，選擇Y誤差線，單擊組合框下的“設置所選內容格式”。在“設置誤差線格式”的“垂直誤差線”選項卡中，選取“方向”為“正偏差”，“末端樣式”為“無線端”，設置“誤差量”的“固定值”為0.2。在“線條顏色”選項卡中，選取“實線”，透明度為35%，顏色為純白色。在“線型”選項卡中，設置寬度為1.25磅。單擊“關閉”按鈕，此時的足球場草地底部應該有一行散列標記。

此時如果在底部看到一些水平的彩色線段，那么需要設置Hash 1系列的線條顏色為“無”。注意，這是數據系列而不是誤差線。事實上，如果這種情況發生在定義足球場的任何系列上，都同樣適用。

使用相同的操作步驟添加接下來的3行散列標志，分別如下。

散列標志2：

系列名稱：=setup!$T$24

X值：=setup!$P$25:$P$125

Y值：=setup!$T$25:$T$125

Y誤差線顯示方向：正負偏差

Y誤差線末端樣式：無線端

誤差量固定值：0.11

線條顏色：純白色的實線，35%透明度

線寬：1.25磅

散列標志3：

系列名稱：=setup!$U$24

X值：=setup!$P$25:$P$125

Y值：=setup!$U$25:$U$125

Y誤差線顯示方向：正負偏差

Y誤差線末端樣式：無線端

誤差量固定值：0.11

線條顏色：純白色的實線，35%透明度

線寬：1.25磅

散列標志4：

系列名稱：=setup!$V$24

X值：=setup!$P$25:$P$125

Y值：=setup!$V$25:$V$125

Y誤差線顯示方向：負偏差

Y誤差線末端樣式：無線端

誤差量固定值：0.17

線條顏色：純白色的實線，35%透明度

線寬：1.25磅

此時，如果在足球場中有除白色以外的顏色的線條，那么需要設置該系列的格式，將其線條顏色設置為無線條。

另一個導致錯誤的操作是，在為系列添加誤差線時，如果忘記選擇系列，那么Excel會將誤差線添加到每個系列，這會導致草地消失。因此，確保在添加誤差線時僅選擇了一個系列。

下面，添加兩個線系列代表入場區。注意，此時我們需要X誤差線而不是Y誤差線，這是與上面的操作步驟不同的地方。

對于入場區線1：

系列名稱：=setup!$W$24

X值：=setup!$P$25:$P$125

Y值：=setup!$W$25:$W$125

X誤差線顯示方向：正負偏差

X誤差線末端樣式：無線端

誤差量固定值：0.6

線條顏色：純白色的實線，35%透明度

線寬：1.25磅

對于入場區線2：

系列名稱：=setup!$X$24

X值：=setup!$P$25:$P$125

Y值：=setup!$X$25:$X$125

X誤差線顯示方向：正負偏差

X誤差線末端樣式：無線端

誤差量固定值：0.6

線條顏色：純白色的實線，35%透明度

線寬：1.25磅

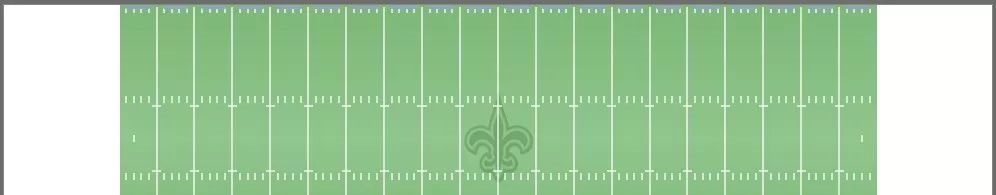

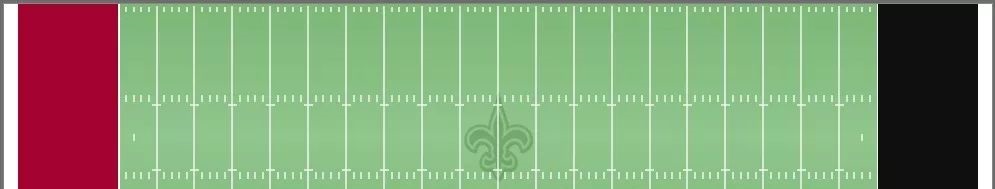

現在，足球場看起來如圖16所示。

圖16

下面，添加左右兩個末區。每一個由一個非常寬的Y誤差線繪制，就像草皮一樣。

對于左側的末區：

系列名稱：=setup!$Z$7

X值：=setup!$Y$8

Y值：=setup!$Z$8

Y誤差線顯示方向：正負偏差

Y誤差線末端樣式：無線端

誤差量百分比：101%

線條顏色：實線，RGB：162、4、47，透明度0%

線寬：75磅

對于右側的末區：

系列名稱：=setup!$Z$11

X值：=setup!$Y$12

Y值：=setup!$Z$12

Y誤差線顯示方向：正負偏差

Y誤差線末端樣式：無線端

誤差量百分比：101%

線條顏色：實線，RGB：15、15、15，透明度0%

線寬：75磅

得到的圖表如下圖17所示。

圖17

注意，零碼線（末區和草皮之間的邊界）實際上不是由一個系列繪制的，它們由圖表區背景組成，并且是可見的，因為繪圖區填充的背景被設置為主隊標志，這使得繪圖區背景除了標志所在位置外都是透明的。還要注意到，零碼線是唯一的完全從頂部延伸至底部的碼線。所有其他碼線都是從頂部和底部插入。這就是如何繪制一個真正的足球場。

為了完成這個足球場，需要在草皮上繪制線條數字以及每個末區上的球隊名稱。到目前為止，我們一直在使用誤差線，但是現在我們將使用數據標簽作為線條數字。

添加一個新系列：

系列名稱：=setup!$Q$7

X值：=setup!$R$8:$R$16

Y值：=setup!$S$8:$S$16

設置線條顏色為無線條，在任一數據標簽上單擊右鍵，選擇“設置數據標簽格式”，設置標簽位置為居中。保持選中所有的數據標簽，設置字體為Times New Roman，大小為22，加粗，顏色為純白。

如果想要自動設置數據標簽值，就需要為每個標簽創建一個系列并命名該系列的碼線數字。這里想盡量減少圖表中系列數量，因此要手動命名每個數據標簽，只用一個系列來放置它們。

在工作表setup中的列Q中有需要使用的標簽文本，因此從該列中依次復制文本，并依次從左到右粘貼替換現在的數據標簽。注意，三角形非常大，并且與數字相比應更小且高，因此要設置格式。幸好，Excel允許我們分別格式文本串中的不同部分。

單擊數據標簽，選擇三角形，單擊右鍵，選擇字體，在“字體”對話框中，設置字體大小：11，上標，偏移量60%。接著，選擇數字部分，在“字體”對話框中，選擇“字符間距”選項卡，將間距設置為加寬：4。現在，數字10跨越了10碼線，三角形處于數字的左上側。

上述過程需要對每個10碼的數字進行重復，即將工作表setup中列Q的文本值復制，粘貼到相應的數據標簽中，然后進行相應的格式化。當三角形指向右側時，要對格式設置稍作修改，即設置數字間距時，只需選擇第1個數字，無須選中2個數字。

此時的效果如圖18所示。

圖18

下面，使用藝術字添加隊名：

單擊功能區中的“插入”選項卡，單擊“文本”組中的“藝術字”，選擇第3個樣式（填充—白色，投影），在公式欄中輸入=TeamLeft_Name_Cap，按下回車鍵。單擊該藝術字邊框，在功能區“開始”選項卡中設置字體為Corbel，大小為32磅，在“格式”選項卡的“排列”組中，單擊“旋轉——向左旋轉90”，移動藝術字到左側紅色的末區，通過拖拉精細地調整每邊的大小直至其充滿整個末區，切換回功能區“開始”選項卡，垂直并水平居中文本。

復制該藝術字并粘貼，獲取該藝術字的新副本，然后將其拖至另一側的末區（即黑色區域），讓其居中。保持選中這個副本，在公式欄中輸入=TeamRight_Name_Cap，按下回車鍵，將其向右旋轉90度兩次。

在“格式”選項卡中，使用對齊按鈕將兩個藝術字對齊并組合它們。

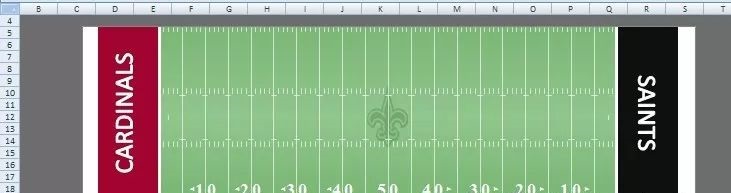

下圖19為完成后的足球場。

圖19

我們創建的足球場，使用了許多線條顏色設置為無線條的圖表系列。實際上，我們對這些線條并不感興趣，我們主要是使用這些系列來放置誤差線和數據標簽。這是在許多情形下可以使用的一個強大的技術。

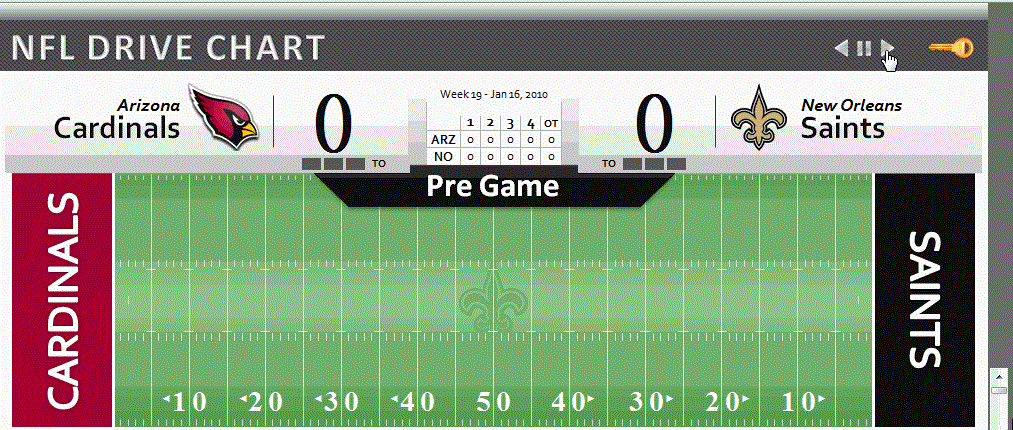

在這個畫布上，將創建圖20所示的有趣的顯示，類似一個游戲。

圖20
