excel圖表動畫繪制圓

excel圖表動畫繪制圓

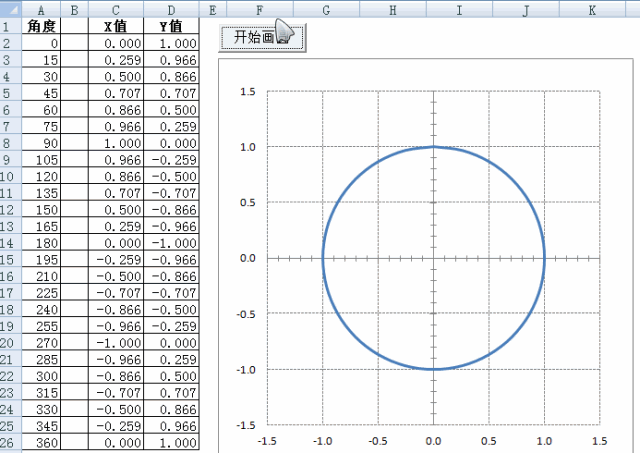

我們使用XY散點圖繪制了一個圓。現在，在這個圓的基礎上，我們讓繪制過程動起來，如圖1所示。

圖1

下圖2是我們在《Excel圖表學習06：畫圓》中所使用的數據，本文仍然使用這些數據。

圖2

首先，定義一些名稱。

名稱：n

引用位置：=26

名稱：ndx

引用位置：=1

名稱：circle_x

引用位置：=OFFSET(Sheet1!$C$2,0,0,ndx,1)

名稱：circle_y

引用位置：=OFFSET(Sheet1!$D$2,0,0,ndx,1)

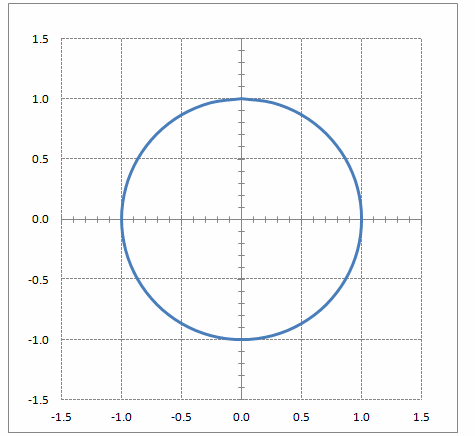

圖3為我們在之前學習中繪制的圓。

圖3

選擇已經繪制的圓系列，單擊右鍵，選取“設置數據系列格式”。在彈出的“設置數據系列格式”對話框中，將“數據標記選項”設置為“無”，將“線條顏色”設置為“無線條”。此時，圖表如圖4所示。

圖4

我們看到，已經繪制的圓不見了，這是我們的設置造成的，實際上這個圓仍然存在于繪圖區中。

下面，我們來添加數據系列。

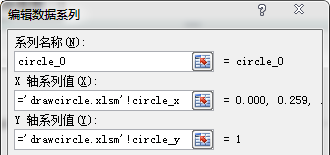

選中繪圖區，在“圖表工具”選項卡組中選擇“設計”選項卡下的“選擇數據”命令，添加數據系列circle_0，如圖5所示。

圖5

注意，如果此時在繪圖區看不到任何東西，那么需要設置數據系列“circle_0”的線條顏色為“實線”。

在工作表中插入一個ActiveX控件命令按鈕，雙擊該按鈕并輸入下面的代碼：

Private SubCommandButton1_Click()

Dim i As Long

Dim nm As Names

Dim z As Long

Const DELAY_FACTOR = 1000

Application.Cursor = xlNorthwestArrow

Set nm = Application.Names

Do

i = i + 1

nm.Add “ndx”, (i Mod [n])

If i > 24 Then Exit Do

For z = 1 To DELAY_FACTOR: DoEvents:Next z

Loop

Application.Cursor = xlDefault

Set nm = Nothing

End Sub

退出“設計模式”，然后單擊命令按鈕，就可以看到繪制圓的動畫過程了，如圖6所示。

圖6
