creo4.0工程圖怎么創建孔表?

creo4.0工程圖怎么創建孔表?

creo4.0工程圖中創建孔表很是基礎的知識，下面我們就來看看詳細的教程。

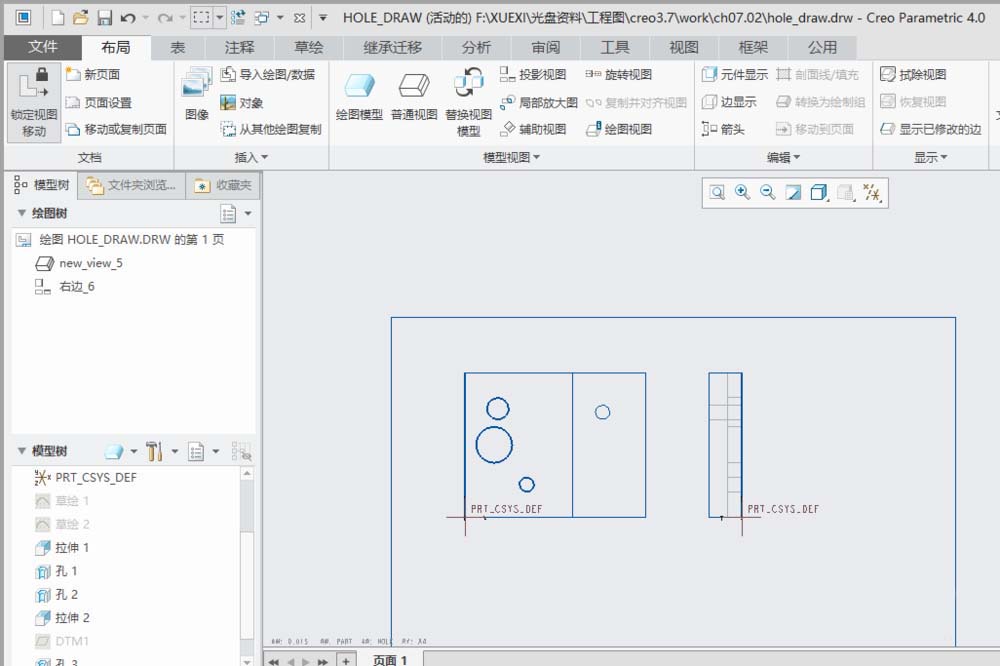

1、打開一個工程圖文件。

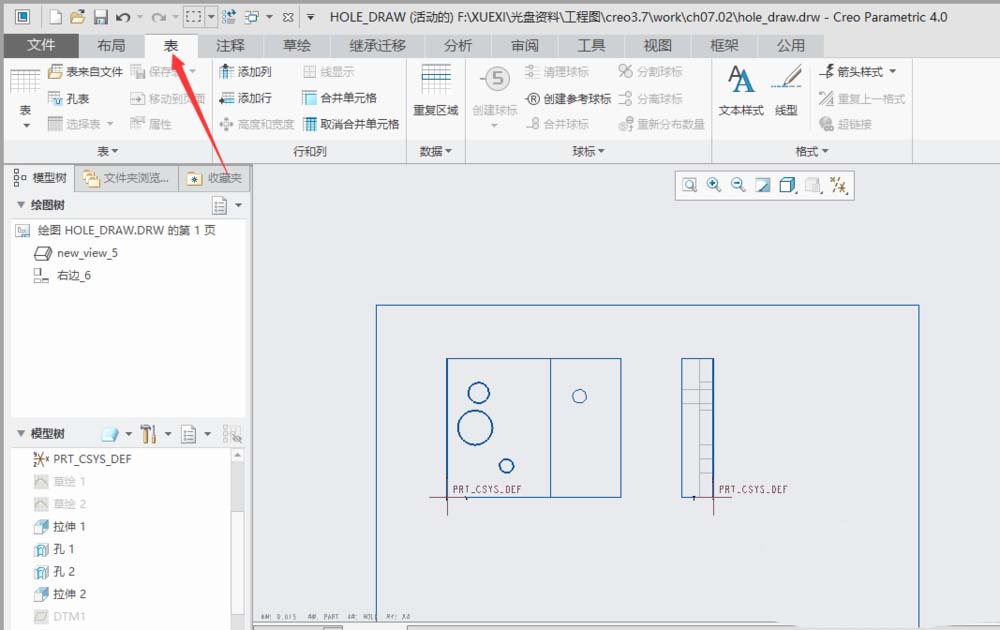

2、切換到“表”功能選項。

3、單擊“孔表”按鈕。

4、在彈出的“孔表”對話框，單擊“添加”。

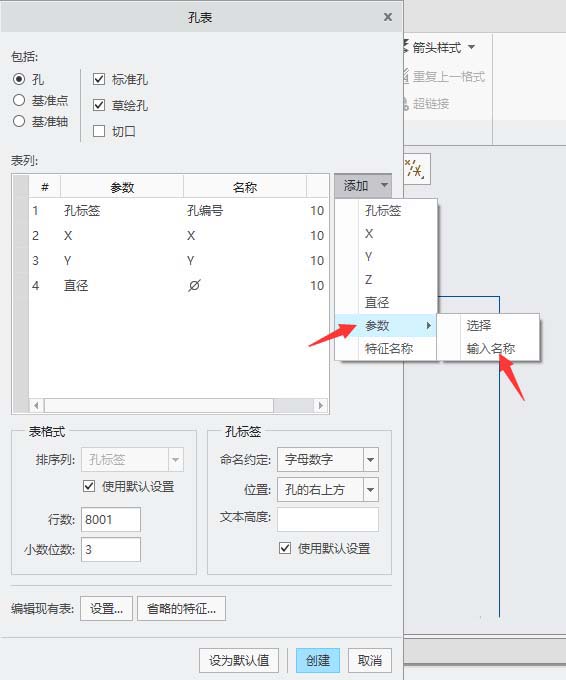

5、在彈出的選項選擇”參數“，再選擇”輸入名稱“。

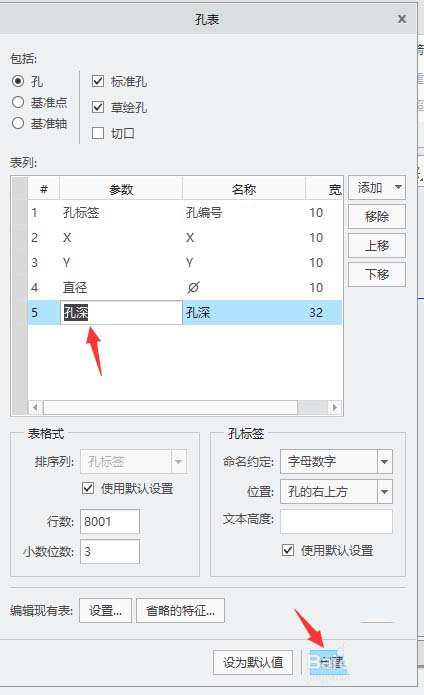

6、在列表區系統自動添加1行，在”參數“列輸入”孔深“。按回車鍵。然后單擊”創建“。

7、系統提示”為列表選擇坐標系基準“，選取下圖坐標系。

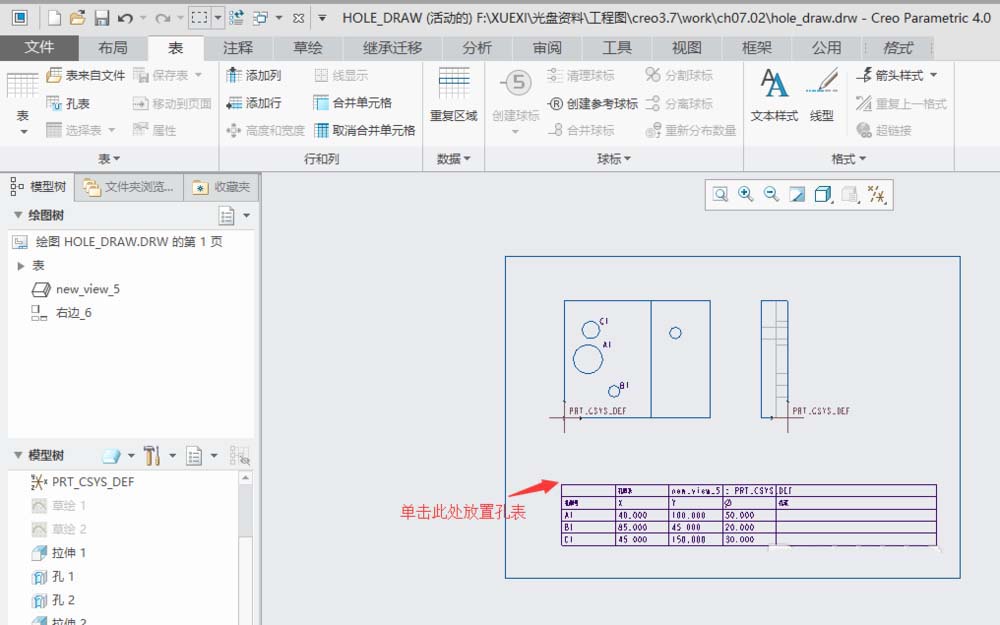

8、系統提示”選擇表的左上角“，在空白處單擊選取表格的左上角放置點。

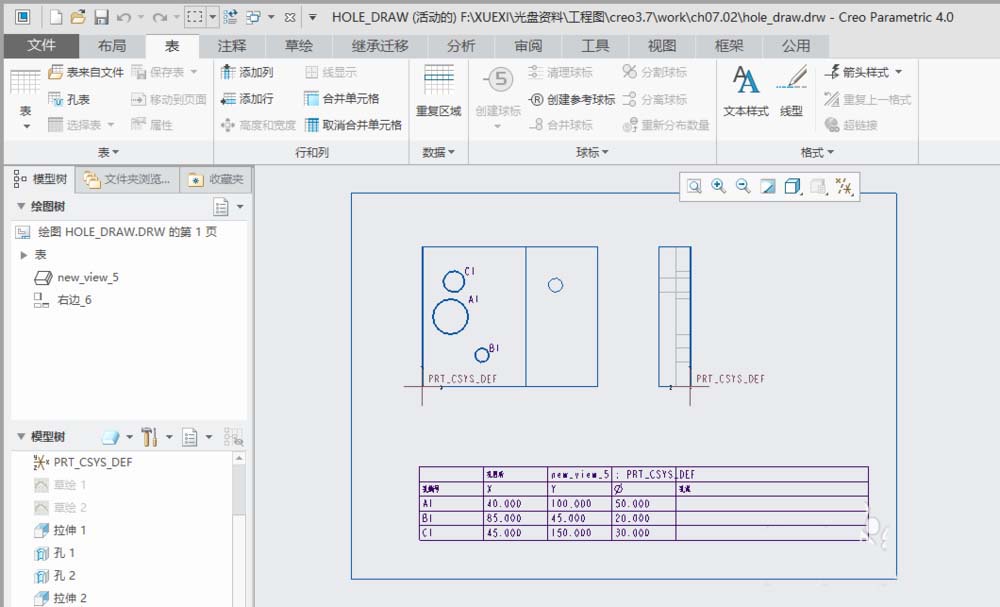

9、調整表格的位置。結果如下圖

以上就是creo4.0創建孔表的教程，希望大家喜歡，請繼續關注。
